Dac RĪGA-1865
Bonsoir,
En avant première je vous présente mon Nouveau DAC sur la base de la puce AD1865N. Le coté pistes :
![Dac RĪGA-1865 20221011](https://i.servimg.com/u/f75/20/38/10/65/20221011.jpg)
Le coté composants :

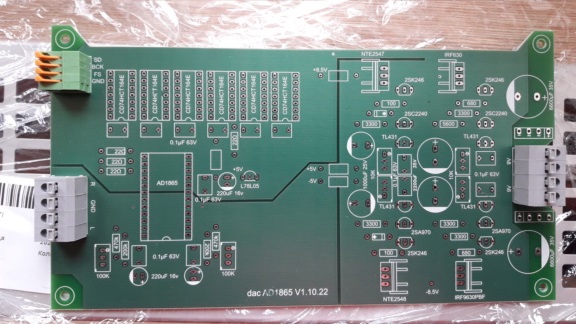

![Dac RĪGA-1865 20221010](https://i.servimg.com/u/f56/20/04/16/89/20221010.jpg)
Vous l'aurez compris il n'y a rien de bien nouveau et beaucoup d'entre vous pourrons dire que ce retour en arrière est inutile etc, etc...
Et pourtant : Ce nouveau DAC n'a qu'un seul but , remplacer un exemplaire bien connu par certains d'entre vous, un modèle vieux de plus de 10 ans et toujours autant apprécié.
Il est connecté en I2S en remplacement du bon vieux SPIF d'origine, le schéma de son alimentation à été conservé mais à été nettement amélioré de part la qualité et la capacité des condensateurs, cette carte s'alimente avec un transfo de 2 x 9Vac
Des TRIM ont été implémentés sur les sorties de la puce prévus à cet effet.
J'ai ainsi dessiné et routé un PCB carte très facile à mettre en œuvre et sans composants cms, aérée et ayant des plans de masse irréprochable.
![Dac RĪGA-1865 20221013](https://i.servimg.com/u/f75/20/38/10/65/20221013.jpg)
afin de la rendre opérationnel pour ceux qui souhaiterais la réaliser il faut luis associer :
- 1 transfo 230V 2 x 9v 0.8A
- Une interface USB vers I2S
- En sortie :
j'ai exploité les sortie en courant et je laisse libre choix de choisir sont étage de sortie ainsi que la conversion I/V qu'il souhaite.
Afin d'en tirer les meilleures performances je préconise l'emploi de deux petits transformateurs (rapport de 1/16) chargé au secondaire par une résistance de 3k puis suivi d'un Mµ follower de 6N23P-EV (gain de 29) par exemple afin d'obtenir 3.86 Vrms en sortie.(Tension de sortie à adapter selon vos préférences et besoins en jouant simplement sur la valeur de la résistance)
Pour avoir essayé plusieurs valeur 4V, voir un peu plus, donne de nets avantages sans dénaturer ses qualités bien au contraire.
Pour l'instant je n'en dit pas plus je ferais un topo plus détaillé pour ceux qui souhaiterais la réaliser (pour une fois que c'est pas les chinois qui nous copient). et surtout des mesures afin de comparer avec l'ancienne carte mais dors et déjà je peux vous dire que l'on ressent immédiatement les bienfaits en partie dû à l'alimentation certainement plus silencieuse et probablement aussi avec l'interface I2s.
Cordialement
En avant première je vous présente mon Nouveau DAC sur la base de la puce AD1865N. Le coté pistes :
![Dac RĪGA-1865 20221011](https://i.servimg.com/u/f75/20/38/10/65/20221011.jpg)
Le coté composants :
![Dac RĪGA-1865 20221010](https://i.servimg.com/u/f56/20/04/16/89/20221010.jpg)
Vous l'aurez compris il n'y a rien de bien nouveau et beaucoup d'entre vous pourrons dire que ce retour en arrière est inutile etc, etc...
Et pourtant : Ce nouveau DAC n'a qu'un seul but , remplacer un exemplaire bien connu par certains d'entre vous, un modèle vieux de plus de 10 ans et toujours autant apprécié.
Il est connecté en I2S en remplacement du bon vieux SPIF d'origine, le schéma de son alimentation à été conservé mais à été nettement amélioré de part la qualité et la capacité des condensateurs, cette carte s'alimente avec un transfo de 2 x 9Vac
Des TRIM ont été implémentés sur les sorties de la puce prévus à cet effet.
J'ai ainsi dessiné et routé un PCB carte très facile à mettre en œuvre et sans composants cms, aérée et ayant des plans de masse irréprochable.
![Dac RĪGA-1865 20221013](https://i.servimg.com/u/f75/20/38/10/65/20221013.jpg)
afin de la rendre opérationnel pour ceux qui souhaiterais la réaliser il faut luis associer :
- 1 transfo 230V 2 x 9v 0.8A
- Une interface USB vers I2S
- En sortie :
j'ai exploité les sortie en courant et je laisse libre choix de choisir sont étage de sortie ainsi que la conversion I/V qu'il souhaite.
Afin d'en tirer les meilleures performances je préconise l'emploi de deux petits transformateurs (rapport de 1/16) chargé au secondaire par une résistance de 3k puis suivi d'un Mµ follower de 6N23P-EV (gain de 29) par exemple afin d'obtenir 3.86 Vrms en sortie.(Tension de sortie à adapter selon vos préférences et besoins en jouant simplement sur la valeur de la résistance)
Pour avoir essayé plusieurs valeur 4V, voir un peu plus, donne de nets avantages sans dénaturer ses qualités bien au contraire.
Pour l'instant je n'en dit pas plus je ferais un topo plus détaillé pour ceux qui souhaiterais la réaliser (pour une fois que c'est pas les chinois qui nous copient). et surtout des mesures afin de comparer avec l'ancienne carte mais dors et déjà je peux vous dire que l'on ressent immédiatement les bienfaits en partie dû à l'alimentation certainement plus silencieuse et probablement aussi avec l'interface I2s.
Cordialement
Dernière édition par bernard74 le Mar 13 Déc 2022 - 13:22, édité 2 fois
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir Bernard,
Ça bosse dur du côté de Riga... je vais suivre ce sujet avec intérêt.
Mais déjà bravo rien que pour la qualité du PCB.
Ça bosse dur du côté de Riga... je vais suivre ce sujet avec intérêt.
Mais déjà bravo rien que pour la qualité du PCB.
_________________
"Être vieux c'est avoir oublié qu'on a été enfant et ne plus savoir s'amuser avec pas grand chose"
Vintage02- Membre Bleu
- Messages : 4946
Date d'inscription : 04/01/2021
Re: Dac RĪGA-1865
Sympa le projet, je vais le suivre
![Shocked](https://2img.net/i/fa/i/smiles/icon_eek.gif)
CapVert- Membre Bleu
- Messages : 421
Date d'inscription : 25/06/2019
Re: Dac RĪGA-1865
Bonsoir bernard74
Excellent
Tu as un schéma
C'est juste pour 'voir'...
Cordialement.
Jesse![jocolor](https://2img.net/i/fa/i/smiles/icon_jokercolor.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Excellent
![Cool](https://2img.net/i/fa/i/smiles/icon_cool.gif)
Tu as un schéma
![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
C'est juste pour 'voir'...
![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
Cordialement.
Jesse
![jocolor](https://2img.net/i/fa/i/smiles/icon_jokercolor.png)
_________________
Achetez ce que permet votre portefeuille et gardez ce que vos oreilles préfèrent
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
--------------------------------------------------------------------------------
- SOURCE: Personnal Computer
- DAC: TOPPING E30 avec alimentation linéaire 5V/1,6A
- AMPLI: O-NOORUS D1 (version développement
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
- ENCEINTES: JBL STUDIO 230
Jesse- Membre Bleu
- Messages : 3926
Date d'inscription : 12/01/2020
Age : 53
Localisation : 94
Re: Dac RĪGA-1865
Bonjour
Merci Bernard pour ce diy à suivre.
@+
Merci Bernard pour ce diy à suivre.
@+
Jef- Membre Bleu
- Messages : 1765
Date d'inscription : 01/03/2019
Re: Dac RĪGA-1865
Bonjour à tous, bonjour Bernard,
J'avoue que je suis vraiment très heureux que tu nous partages ta réalisation ici et je t'en remercie. Nul doute qu'elle intéressera nombres de lecteurs et/ou membres et ce d'autant plus si tu proposes à la communauté un tirage.
Pour mon plus grand plaisir je suis intéressé à monter ton DAC AD1865N versus I2S. Dans un premier temps, l'idée probable et d'associer ton DAC à un combo : Étage Analogique à tube pour DAC + Alimentation compacte à valve EZ80
Par la suite je pourrais envisager avec l'emploi d'une carte analogique de sortie supplémentaire la mise un œuvre d'une configuration mu-follower ou plus simplement d'opter pour le raccordement d'une carte de sortie à base d'AOP..
Tiens nous au courant des détails, de la disponibilité et du prix. Le moment venu tu pourra envisager de faire une liste de souscription
Encore bravo pour ton travail.
Salutations. Tony
Whaaa superbe ! Bravobernard74 a écrit:En avant première je vous présente mon Nouveau DAC sur la base de la puce AD1865N
J'avoue que je suis vraiment très heureux que tu nous partages ta réalisation ici et je t'en remercie. Nul doute qu'elle intéressera nombres de lecteurs et/ou membres et ce d'autant plus si tu proposes à la communauté un tirage.
Pour mon plus grand plaisir je suis intéressé à monter ton DAC AD1865N versus I2S. Dans un premier temps, l'idée probable et d'associer ton DAC à un combo : Étage Analogique à tube pour DAC + Alimentation compacte à valve EZ80
Par la suite je pourrais envisager avec l'emploi d'une carte analogique de sortie supplémentaire la mise un œuvre d'une configuration mu-follower ou plus simplement d'opter pour le raccordement d'une carte de sortie à base d'AOP..
Tiens nous au courant des détails, de la disponibilité et du prix. Le moment venu tu pourra envisager de faire une liste de souscription
Encore bravo pour ton travail.
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
bonsoir
j'ai oublié de vous préciser qu'avec la carte USB vers I2S AMANERO les fichiers 192Khz 32 bits passent sans problème
très net avantage par rapport à l'ancienne carte chinoise.
foobar 2000 gérant bien le DSD j'ai pu également lire du DSD64 .
J'ai refait quelques essais afin de trouver le meilleur compromis entre tension en sortie et qualité d'écoute
je savais déjà ou j'allais pour l'avoir expérimenté longuement par l'écoute et mesures sur l'ancienne carte. ( rien à changer)

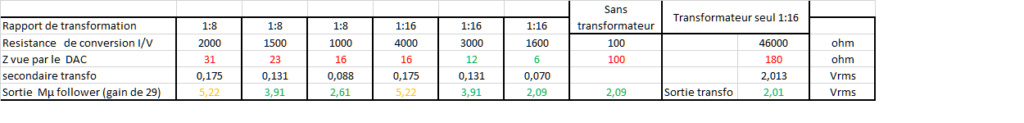

si dessus un tableau avec différentes valeurs de résistances à utiliser (avec ou sans transfo, avec ou sans étage d'amplification.) pour moi il ne fait aucun doute que l'on ne peut pas s'affranchir du transformateur ni de l'étage d'amplification.
(le meilleur compromis) étant la charge de 12ohm vue par le DAC pour 3.91Vrms en sortie. j'en test d'autres
![Dac RĪGA-1865 Niveau11](https://i.servimg.com/u/f75/20/38/10/65/niveau11.png)
Crdt
j'ai oublié de vous préciser qu'avec la carte USB vers I2S AMANERO les fichiers 192Khz 32 bits passent sans problème
très net avantage par rapport à l'ancienne carte chinoise.
foobar 2000 gérant bien le DSD j'ai pu également lire du DSD64 .
J'ai refait quelques essais afin de trouver le meilleur compromis entre tension en sortie et qualité d'écoute
je savais déjà ou j'allais pour l'avoir expérimenté longuement par l'écoute et mesures sur l'ancienne carte. ( rien à changer)
si dessus un tableau avec différentes valeurs de résistances à utiliser (avec ou sans transfo, avec ou sans étage d'amplification.) pour moi il ne fait aucun doute que l'on ne peut pas s'affranchir du transformateur ni de l'étage d'amplification.
(le meilleur compromis) étant la charge de 12ohm vue par le DAC pour 3.91Vrms en sortie. j'en test d'autres
![Dac RĪGA-1865 Niveau11](https://i.servimg.com/u/f75/20/38/10/65/niveau11.png)
Crdt
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir Bernard,
superbe réalisation, un seul mot BRAVO pour ton travail.
Pierrick
superbe réalisation, un seul mot BRAVO pour ton travail.
Pierrick
Pierrick- Membre Bleu
- Messages : 557
Date d'inscription : 04/03/2019
Localisation : Yvelines
Re: Dac RĪGA-1865
Merci Pierrik
Oui mais le grand PCB et pas jojo il demanderait à être refait. C’était un prototype sur lequel j'avais pris différentes option que je n’utilise plus.
mais comme l'ensemble chante vraiment bien .......
Crdt
Oui mais le grand PCB et pas jojo il demanderait à être refait. C’était un prototype sur lequel j'avais pris différentes option que je n’utilise plus.
mais comme l'ensemble chante vraiment bien .......
Crdt
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir à tous, bonsoir Bernard,
Il est maintenant full assemblé et testé et n'attends plus que diverses sections pour jouer ces premières notes.
J'en profite pour dire une nouvelle fois bravo à notre ami Bernard pour le développement et le partage de ce DAC Nos Vintage à la sauce HD.
![Dac RĪGA-1865 Dac_be10](https://i.servimg.com/u/f56/20/04/16/89/dac_be10.jpg)
Pour la mise en boitier je me disais que j'allais très probablement devoir commander un boitier 19" x 2U. Puis, je me suis souvenu que je devais avoir quelque part un boitier du genre.
J'avais bien raison, je l'ai finalement retrouvé dans une armoire sous des cartons.

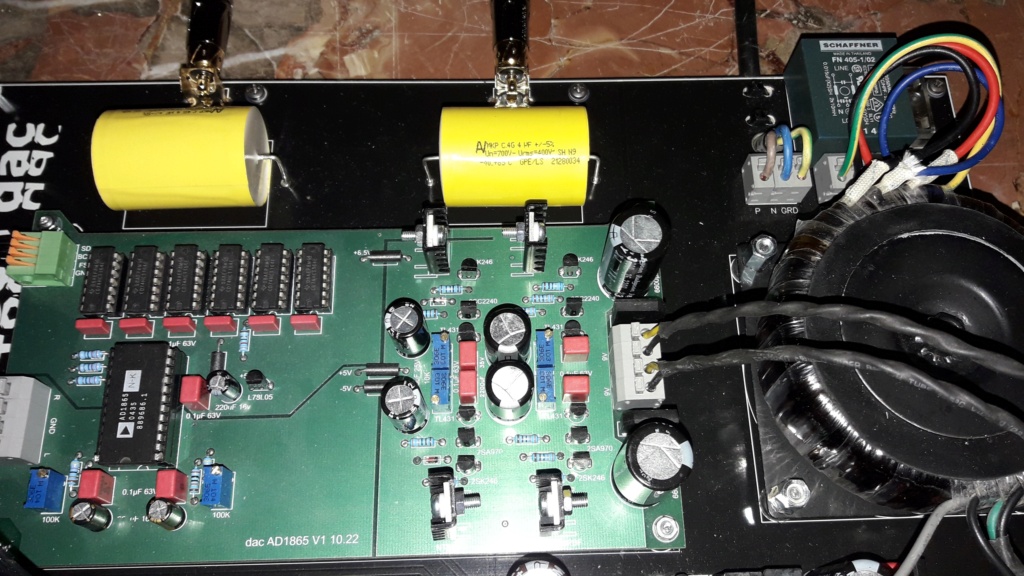

![Dac RĪGA-1865 Dac_ri10](https://i.servimg.com/u/f56/20/04/16/89/dac_ri10.jpg)
Dans un premier temps, j'opte pour une configuration typique avec une conversion I/V par résistance, puis un étage analogique de sortie à tube ou AOP. Plus avant je vous confirmerais les choix et la mise en œuvre.
En arrière plan, mon SE 300B qui lui aussi devrais prochainement jouer ces premières note...
![Dac RĪGA-1865 Dac_ri11](https://i.servimg.com/u/f56/20/04/16/89/dac_ri11.jpg)
A suivre...
Salutations. Tony
Alors voilà, je l'attendais et j'ai finalement reçu il y à quelques jours le DAC RIGA 1865 de notre ami Bernard....tron_ic a écrit:Je suis intéressé à monter ton DAC AD1865N versus I2S. Dans un premier temps, l'idée probable et d'associer ton DAC à un combo : Étage Analogique à tube pour DAC + Alimentation compacte à valve EZ80
Par la suite je pourrais envisager avec l'emploi d'une carte analogique de sortie supplémentaire la mise un œuvre d'une configuration mu-follower ou plus simplement d'opter pour le raccordement d'une carte de sortie à base d'AOP..
Il est maintenant full assemblé et testé et n'attends plus que diverses sections pour jouer ces premières notes.
J'en profite pour dire une nouvelle fois bravo à notre ami Bernard pour le développement et le partage de ce DAC Nos Vintage à la sauce HD.
![Dac RĪGA-1865 Dac_be10](https://i.servimg.com/u/f56/20/04/16/89/dac_be10.jpg)
Pour la mise en boitier je me disais que j'allais très probablement devoir commander un boitier 19" x 2U. Puis, je me suis souvenu que je devais avoir quelque part un boitier du genre.
J'avais bien raison, je l'ai finalement retrouvé dans une armoire sous des cartons.
![Dac RĪGA-1865 Dac_ri10](https://i.servimg.com/u/f56/20/04/16/89/dac_ri10.jpg)
Dans un premier temps, j'opte pour une configuration typique avec une conversion I/V par résistance, puis un étage analogique de sortie à tube ou AOP. Plus avant je vous confirmerais les choix et la mise en œuvre.
En arrière plan, mon SE 300B qui lui aussi devrais prochainement jouer ces premières note...
![Dac RĪGA-1865 Dac_ri11](https://i.servimg.com/u/f56/20/04/16/89/dac_ri11.jpg)
A suivre...
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
top ça Tony
boitier Hi-fi 2000 ?
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
boitier Hi-fi 2000 ?
paskwalito- Membre Bleu
- Messages : 948
Date d'inscription : 02/03/2019
Age : 53
Localisation : Grenoble
Re: Dac RĪGA-1865
Bonsoir paskwalito,
Là, je regarde à trouver un torique avec 4 secondaires: 3 x 9Vac/1A ou plus et 1 x 200Vac ou 210Vac/50 ou 100mA
Salutations. Tony
Oui c'est bien ça. C'est un 19" x 300 x 2Upaskwalito a écrit:boitier Hifi 2000?
Là, je regarde à trouver un torique avec 4 secondaires: 3 x 9Vac/1A ou plus et 1 x 200Vac ou 210Vac/50 ou 100mA
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
Bonsoir à tous
Tony, speed et motivé, je suis heureux et fier d'avoir fait un heureux avec ce nouveaux joujou made in LATVIA
Quand tu as insisté pour que je lui trouve un nom j'hésitais entre Kronenbourg 1664 ou Riga 1865
alors normalement il ne devrait pas fumer à l'allumage, il a quand même tourné tout 1 weekend , ça c'est un gage de qualité
Sérieusement , nous attendons avec impatience la fin de ton chantier et surtout tes avis éclairés sur le RIGA-1865.
j’espère que l'alim sera à la hauteur de ce que tu as déjà pu écouté et aussi surtout j'aimerais ton avis sur la lecture des différents fichiers
pour ma part avec d'anciennes cartes raccordées en SPDIF obligation sous foobar d'utiliser un Resampler, (SOX) ou (V) en l’occurrence calé à 96khz , ce qui donnait la meilleur qualité d'écoute et c'était flagrant.
Actuellement avec l'amanero et l'I2S le resampling up n down est devenu inutile . il n'y a plus de différence audible selon les fréquence d'échantillonnage des fichiers.
Comme quoi le SPDIF ou les interfaces SPDIF il y aurait à redire, à moins, à moins que se soit le câble 75ohms
Sinon j'ai avancé sur la refonte de ma carte mère qui conserve la typologie du prototype , les schémas des alim HT du Mufollower et du chauffage des tubes ont été améliorés et sont maintenant validées par bibi .
je vous mettrais des images demain, si j'ai le temps.
Bonne nuit à tous
Tony, speed et motivé, je suis heureux et fier d'avoir fait un heureux avec ce nouveaux joujou made in LATVIA
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
Quand tu as insisté pour que je lui trouve un nom j'hésitais entre Kronenbourg 1664 ou Riga 1865
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
alors normalement il ne devrait pas fumer à l'allumage, il a quand même tourné tout 1 weekend , ça c'est un gage de qualité
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
Sérieusement , nous attendons avec impatience la fin de ton chantier et surtout tes avis éclairés sur le RIGA-1865.
j’espère que l'alim sera à la hauteur de ce que tu as déjà pu écouté et aussi surtout j'aimerais ton avis sur la lecture des différents fichiers
pour ma part avec d'anciennes cartes raccordées en SPDIF obligation sous foobar d'utiliser un Resampler, (SOX) ou (V) en l’occurrence calé à 96khz , ce qui donnait la meilleur qualité d'écoute et c'était flagrant.
Actuellement avec l'amanero et l'I2S le resampling up n down est devenu inutile . il n'y a plus de différence audible selon les fréquence d'échantillonnage des fichiers.
Comme quoi le SPDIF ou les interfaces SPDIF il y aurait à redire, à moins, à moins que se soit le câble 75ohms
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
Sinon j'ai avancé sur la refonte de ma carte mère qui conserve la typologie du prototype , les schémas des alim HT du Mufollower et du chauffage des tubes ont été améliorés et sont maintenant validées par bibi .
je vous mettrais des images demain, si j'ai le temps.
Bonne nuit à tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir à tous
Alors, quelques petites nouvelles du DAC ou plutôt de son étage analogique de sortie

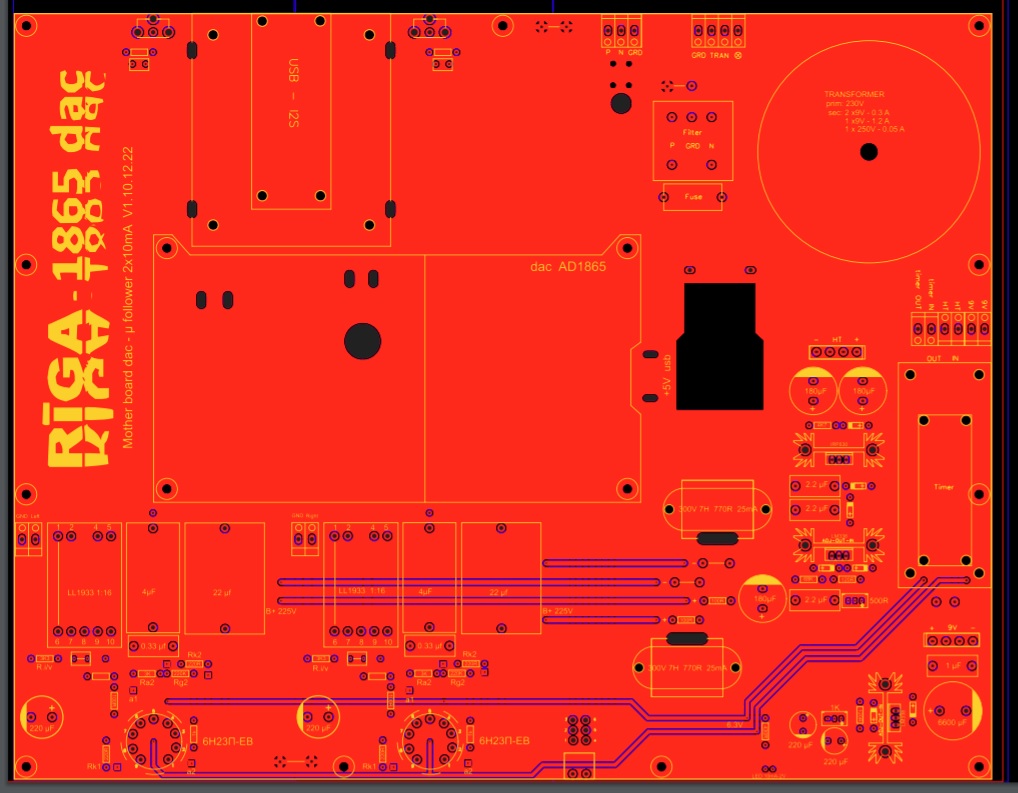

ci dessous la carte mère redessinée : fichier GERBER prêt à être envoyé chez mon graveur local.
![Dac RĪGA-1865 Pcb_mb10](https://i.servimg.com/u/f75/20/38/10/65/pcb_mb10.jpg)
![Dac RĪGA-1865 Pcb_mb12](https://i.servimg.com/u/f75/20/38/10/65/pcb_mb12.jpg)
Pour avoir échangé avec Tony intéressé par le projet il y aura la possibilité selon sa demande d'y mettre un voyant LED M/A ainsi que des selfs soit sur le rail négatif ou positif de la HT mais pas sur les 2:
j'ai également prévu la possibilité de mettre un potentiomètre pour abaisser le gain: le Mµ follower sortant 4Vrms si les transformateurs Lundahl sont installés cela pourrait être trop élevé pour certains amplis.
ci dessous les interfaces USB I2S utilisées une AMANERO et une XMOS 308 avec son alim 5V désossée d'un chargeur de tel qui viendra s'encastrer dans l'ouverture prévue à cet effet.
l'avantage de l'AMANERO c'est quel prends tous fichiers jusqu'au DSD512. l'XMOS, non testé en I2S mais en SPDIF elle était nettement plus qualitative qu'une autre XMOS 308 alimenté elle par l'USB.
![Dac RĪGA-1865 20221210](https://i.servimg.com/u/f75/20/38/10/65/20221210.jpg)
Cordialement
Alors, quelques petites nouvelles du DAC ou plutôt de son étage analogique de sortie
ci dessous la carte mère redessinée : fichier GERBER prêt à être envoyé chez mon graveur local.
![Dac RĪGA-1865 Pcb_mb10](https://i.servimg.com/u/f75/20/38/10/65/pcb_mb10.jpg)
![Dac RĪGA-1865 Pcb_mb12](https://i.servimg.com/u/f75/20/38/10/65/pcb_mb12.jpg)
Pour avoir échangé avec Tony intéressé par le projet il y aura la possibilité selon sa demande d'y mettre un voyant LED M/A ainsi que des selfs soit sur le rail négatif ou positif de la HT mais pas sur les 2:
j'ai également prévu la possibilité de mettre un potentiomètre pour abaisser le gain: le Mµ follower sortant 4Vrms si les transformateurs Lundahl sont installés cela pourrait être trop élevé pour certains amplis.
ci dessous les interfaces USB I2S utilisées une AMANERO et une XMOS 308 avec son alim 5V désossée d'un chargeur de tel qui viendra s'encastrer dans l'ouverture prévue à cet effet.
l'avantage de l'AMANERO c'est quel prends tous fichiers jusqu'au DSD512. l'XMOS, non testé en I2S mais en SPDIF elle était nettement plus qualitative qu'une autre XMOS 308 alimenté elle par l'USB.
![Dac RĪGA-1865 20221210](https://i.servimg.com/u/f75/20/38/10/65/20221210.jpg)
Cordialement
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonjour,
Vraiment intéressant ce projet, tu serais capable de produire les cartes DAC ?
Bonne journée, Philippe
Vraiment intéressant ce projet, tu serais capable de produire les cartes DAC ?
Bonne journée, Philippe
CapVert- Membre Bleu
- Messages : 421
Date d'inscription : 25/06/2019
Re: Dac RĪGA-1865
Bonjour à tous, bonjour Bernard,
Ne reste plus qu'à contrôler une énième fois le routage avant de faire un tirage puis de tout assembler et tester l'ensemble !
De mon coté je me suis donné l'objectif de faire jouer le RIGA- DAC avec un étage analogique de sortie à tubes avant le 31 décembre minuit. Je pourrais le faire rapidement en raccordant quelques éléments et composants disponible à l'atelier mais je joue la carte temporisation pour bien voir quelle sont les options possibles pour alimenter de la meilleures des façons tout les modules.
En effet, j'ai d'ors et déjà validé l'emploi d'un transformateur type TALEMA avec un PCB spécifique pour alimenter la carte DAC.
![Dac RĪGA-1865 Talema11](https://i.servimg.com/u/f56/20/04/16/89/talema11.jpg)
Ceci dit, pour exploiter une sortie analogique à tube il faudra également ajouter une alimentation HT et BT ce qui nécessite l'emploi d'un second petit transformateur ou d'exploiter une autre voie...
Parce c'est l'occasion de le faire, j'ai dans l'idée d'essayer et de tester ce que procurerais l'emploi d'une petite alimentation HT réalisée à l'aide d'un multivibrateur et de quelques autres composants. Sur le papier est même en prototype ça remplit parfaitement le besoin, mais je ne l'ai pas encore validé. Les premiers avantages seraient coût, rendement, encombrement et la possibilité d'alimenter cette section en DC via la carte TALEMA.
Je regarde et vous tiens au courant.
Salutations. Tony
Whaa, superbe travail, j'admire et te dit une nouvelle fois Bravo !bernard74 a écrit:Alors, quelques petites nouvelles du DAC ..
Ne reste plus qu'à contrôler une énième fois le routage avant de faire un tirage puis de tout assembler et tester l'ensemble !
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
De mon coté je me suis donné l'objectif de faire jouer le RIGA- DAC avec un étage analogique de sortie à tubes avant le 31 décembre minuit. Je pourrais le faire rapidement en raccordant quelques éléments et composants disponible à l'atelier mais je joue la carte temporisation pour bien voir quelle sont les options possibles pour alimenter de la meilleures des façons tout les modules.
En effet, j'ai d'ors et déjà validé l'emploi d'un transformateur type TALEMA avec un PCB spécifique pour alimenter la carte DAC.
![Dac RĪGA-1865 Talema11](https://i.servimg.com/u/f56/20/04/16/89/talema11.jpg)
Ceci dit, pour exploiter une sortie analogique à tube il faudra également ajouter une alimentation HT et BT ce qui nécessite l'emploi d'un second petit transformateur ou d'exploiter une autre voie...
Parce c'est l'occasion de le faire, j'ai dans l'idée d'essayer et de tester ce que procurerais l'emploi d'une petite alimentation HT réalisée à l'aide d'un multivibrateur et de quelques autres composants. Sur le papier est même en prototype ça remplit parfaitement le besoin, mais je ne l'ai pas encore validé. Les premiers avantages seraient coût, rendement, encombrement et la possibilité d'alimenter cette section en DC via la carte TALEMA.
Je regarde et vous tiens au courant.
Salutations. Tony
Dernière édition par tron_ic le Mer 28 Déc 2022 - 12:31, édité 2 fois
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
bonjour Philippe, bonjour à tous,
Celui ci terminé , je produirais aussi un pcb dac à base de 1794 qui pourra venir remplacer le 1865.
Mais vu ma vitesse de production ce n'est pas pour tout de suite
Je ne pense pas qu'une 1794 soit plus qualitatif que le 1865 qui pour moi est vraiment excellent.
crdt
Je ne suis pas une machine mais c'est tout à fait possible.CapVert a écrit:Vraiment intéressant ce projet, tu serais capable de produire les cartes DAC ?
Celui ci terminé , je produirais aussi un pcb dac à base de 1794 qui pourra venir remplacer le 1865.
Mais vu ma vitesse de production ce n'est pas pour tout de suite
Je ne pense pas qu'une 1794 soit plus qualitatif que le 1865 qui pour moi est vraiment excellent.
crdt
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Multivibrateur à tubes bien sûr je suppose .tron_ic a écrit:Parce c'est l'occasion de le faire, j'ai dans l'idée d'essayer et de tester ce que procurerais l'emploi d'une petite alimentation HT réalisée à l'aide d'un multivibrateur et de quelques autres composants. Sur le papier est même en prototype ça remplit parfaitement le besoin, mais je ne l'ai pas encore validé.
![Cool](https://2img.net/i/fa/i/smiles/icon_cool.gif)
banzai- Membre Bleu
- Messages : 3205
Date d'inscription : 01/03/2019
Re: Dac RĪGA-1865
onjour bazai,
Salutations. Tony
Pour être plus précis à ce sujet il s'agit d'une mise en œuvre relativement simple mais éprouvée avec le célébrissime circuit NE555 qui commande à travers un transistor un Mosfet.banzai a écrit:Multivibrateur à tubes bien sûr je suppose .tron_ic a écrit:Parce c'est l'occasion de le faire, j'ai dans l'idée d'essayer et de tester ce que procurerais l'emploi d'une petite alimentation HT réalisée à l'aide d'un multivibrateur et de quelques autres composants. Sur le papier est même en prototype ça remplit parfaitement le besoin, mais je ne l'ai pas encore validé.
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
j'émettais la supposition du fait de la présence requise de HT pour l'étage analogique .
banzai- Membre Bleu
- Messages : 3205
Date d'inscription : 01/03/2019
Re: Dac RĪGA-1865
Bonjour à tous,
Pour diverses raisons je n'ai malheureusement pas pu avancer comme je le souhaitais sur le DAC de notre ami Bernard.
J'ai la ferme intention de m'y mettre aujourd'hui et de terminer les quelques câblages que j'avais commencé fin décembre. Bref, j'ai également hâte de voir quels sont mes premiers sensations lorsque je vais l'entendre pousser note et mélodies dans le tuyau !![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour illustrer, le bloc d'alimentation des plus compact que j'emploie ici. Il est composé d'un PCB spécifique et d'un transfo torique TALEMA. L'ensemble sera associé à deux minuscule circuits supplémentaires. L'un pour alimenter le filament du tube de l'étage analogique de sortie, l'autre pour générer la HT nécessaire à alimenter le tube.
ici le bloc alim...
![Dac RĪGA-1865 Talema12](https://i.servimg.com/u/f56/20/04/16/89/talema12.jpg)
L'étage analogique à tube de sortie...
![Dac RĪGA-1865 Zotage10](https://i.servimg.com/u/f56/20/04/16/89/zotage10.jpg)
Bon je file, et vais tacher de raccorder tout ce petit monde ..
Salutations. Tony
Pour diverses raisons je n'ai malheureusement pas pu avancer comme je le souhaitais sur le DAC de notre ami Bernard.
J'ai la ferme intention de m'y mettre aujourd'hui et de terminer les quelques câblages que j'avais commencé fin décembre. Bref, j'ai également hâte de voir quels sont mes premiers sensations lorsque je vais l'entendre pousser note et mélodies dans le tuyau !
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour illustrer, le bloc d'alimentation des plus compact que j'emploie ici. Il est composé d'un PCB spécifique et d'un transfo torique TALEMA. L'ensemble sera associé à deux minuscule circuits supplémentaires. L'un pour alimenter le filament du tube de l'étage analogique de sortie, l'autre pour générer la HT nécessaire à alimenter le tube.
ici le bloc alim...
![Dac RĪGA-1865 Talema12](https://i.servimg.com/u/f56/20/04/16/89/talema12.jpg)
L'étage analogique à tube de sortie...
![Dac RĪGA-1865 Zotage10](https://i.servimg.com/u/f56/20/04/16/89/zotage10.jpg)
Bon je file, et vais tacher de raccorder tout ce petit monde ..
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
Bonjour à tous,
Alors voilà, ça y est, j'ai enfin pu trouver le temps de finaliser le DAC Riga de notre ami Bernard sur lequel j'ai associé un étage analogique à tube.
Dès lors, je l'ai baptisé : The Tube DAC Riga...
![Dac RĪGA-1865 Vue_1010](https://i.servimg.com/u/f75/20/29/56/25/vue_1010.jpg)
![Dac RĪGA-1865 Dac_ri10](https://i.servimg.com/u/f75/20/29/56/25/dac_ri10.jpg)
![Dac RĪGA-1865 Vue_1110](https://i.servimg.com/u/f75/20/29/56/25/vue_1110.jpg)
Pour cette première version on vas dire de base, j'ai implémenté la puce de conversion AD1865-N, un convertisseur USB basique à base de PCM2706 ainsi qu'un tube ecc88 trié. J'ai dans mes tiroirs quelques autres modèles notamment celle donné comme étant la plus précise càd l'AD1865-NK que bien sûr je ne manquerais pas d'écouter.
En attendant, j'ai d'ors et déjà installé le driver pour le convertisseur AMANERO qui à reconnu instantanément la carte. Il me suffira donc le moment venu de dévisser le 4 vis et de remplacer le PCM2706 par l'AMANERO.
Pour ce qui est de la configuration générale, elle reste très simple et n'appelle pas de commentaire particulier. Voici une illustration des différentes sections qui composent ce DAC.
![Dac RĪGA-1865 Synopt10](https://i.servimg.com/u/f75/20/29/56/25/synopt10.jpg)
Comme on le constate c'est très aéré et on pourra si on le souhaite envisager la possibilité de mettre en œuvre une autre configuration d'étage analogique en sortie comme par exemple un Mû Follower. Celui employé ici est un anode follower qu'on peut associé ou pas à un CCCS (Cascode Constant Current Source).
![Dac RĪGA-1865 Schzom10](https://i.servimg.com/u/f75/20/29/56/25/schzom10.jpg)
Anode Follower : (0,025%)

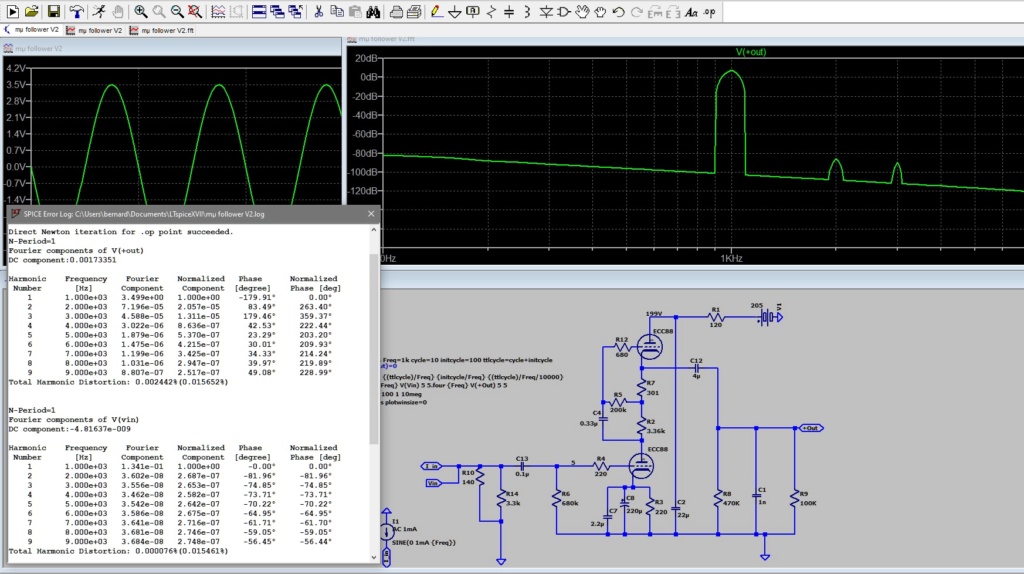

![Dac RĪGA-1865 Vue_2010](https://i.servimg.com/u/f75/20/29/56/25/vue_2010.jpg)
Avec une charge CCCS (0,0015%)
![Dac RĪGA-1865 Vue_3010](https://i.servimg.com/u/f75/20/29/56/25/vue_3010.jpg)

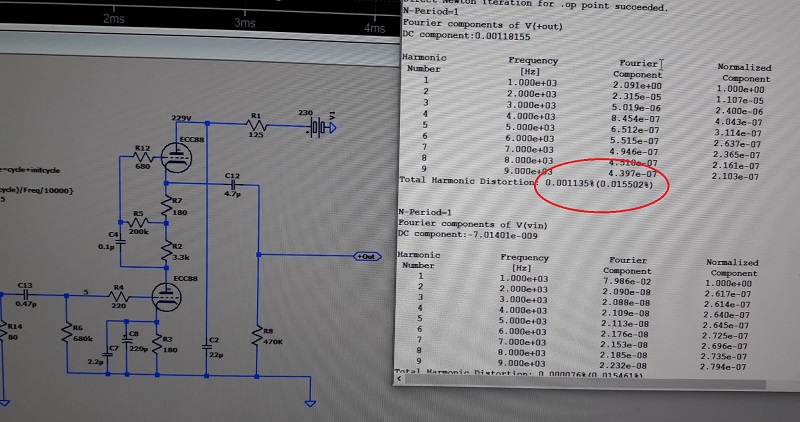

Avec un Mû Follower (0,0011%)
![Dac RĪGA-1865 V_40010](https://i.servimg.com/u/f75/20/29/56/25/v_40010.jpg)
Avant d'aller plus loin je tiens une nouvelle fois à remercier et à saluer le travail de Bernard qui m'a donné l'opportunité et l'envie de réaliser ce DAC et avec lequel j'ai le plaisir à échanger et de rire à ses bonnes blagues !
Cette machine sera je pense un bon compagnon pour l'amplificateur SE 300B de Tony.
Et alors comment ça marche, qu'est ce que ça dit, ça pousse les notes et nous force à taper du pied ?
Salutations. Tony
Alors voilà, ça y est, j'ai enfin pu trouver le temps de finaliser le DAC Riga de notre ami Bernard sur lequel j'ai associé un étage analogique à tube.
Dès lors, je l'ai baptisé : The Tube DAC Riga...
![Dac RĪGA-1865 Vue_1010](https://i.servimg.com/u/f75/20/29/56/25/vue_1010.jpg)
![Dac RĪGA-1865 Dac_ri10](https://i.servimg.com/u/f75/20/29/56/25/dac_ri10.jpg)
![Dac RĪGA-1865 Vue_1110](https://i.servimg.com/u/f75/20/29/56/25/vue_1110.jpg)
Pour cette première version on vas dire de base, j'ai implémenté la puce de conversion AD1865-N, un convertisseur USB basique à base de PCM2706 ainsi qu'un tube ecc88 trié. J'ai dans mes tiroirs quelques autres modèles notamment celle donné comme étant la plus précise càd l'AD1865-NK que bien sûr je ne manquerais pas d'écouter.
En attendant, j'ai d'ors et déjà installé le driver pour le convertisseur AMANERO qui à reconnu instantanément la carte. Il me suffira donc le moment venu de dévisser le 4 vis et de remplacer le PCM2706 par l'AMANERO.
Pour ce qui est de la configuration générale, elle reste très simple et n'appelle pas de commentaire particulier. Voici une illustration des différentes sections qui composent ce DAC.
![Dac RĪGA-1865 Synopt10](https://i.servimg.com/u/f75/20/29/56/25/synopt10.jpg)
Comme on le constate c'est très aéré et on pourra si on le souhaite envisager la possibilité de mettre en œuvre une autre configuration d'étage analogique en sortie comme par exemple un Mû Follower. Celui employé ici est un anode follower qu'on peut associé ou pas à un CCCS (Cascode Constant Current Source).
![Dac RĪGA-1865 Schzom10](https://i.servimg.com/u/f75/20/29/56/25/schzom10.jpg)
Anode Follower : (0,025%)
![Dac RĪGA-1865 Vue_2010](https://i.servimg.com/u/f75/20/29/56/25/vue_2010.jpg)
Avec une charge CCCS (0,0015%)
![Dac RĪGA-1865 Vue_3010](https://i.servimg.com/u/f75/20/29/56/25/vue_3010.jpg)
Avec un Mû Follower (0,0011%)
![Dac RĪGA-1865 V_40010](https://i.servimg.com/u/f75/20/29/56/25/v_40010.jpg)
Avant d'aller plus loin je tiens une nouvelle fois à remercier et à saluer le travail de Bernard qui m'a donné l'opportunité et l'envie de réaliser ce DAC et avec lequel j'ai le plaisir à échanger et de rire à ses bonnes blagues !
Cette machine sera je pense un bon compagnon pour l'amplificateur SE 300B de Tony.
Et alors comment ça marche, qu'est ce que ça dit, ça pousse les notes et nous force à taper du pied ?
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
Hello Tony
Une suggestion dans le but de simplifier. Implanter une commande de volume soit analogique ou mieux numérique.
Cà permettrait d'attaquer directement n'importe quel ampli.
J'ai pratiqué la manip. Lecteur Blu ray, en fait multi format dont CD, sortie en XLR, liaison assez longue(7.5m, fil non blindé) en symétrique, transfo de dé-symétrisation et attaque du 300B (2 étages). La transparence est au rendez vous.
La commande de volume se fait en numérique dans le lecteur(modèle PRO) qui comporte tout ce qu'il faut pour adapter correctement le niveau du signal.
Difficile de faire plus simple.
Belle réalisation.Et alors comment ça marche, qu'est ce que ça dit, ça pousse les notes et nous force à taper du pied ? Very Happy
Une suggestion dans le but de simplifier. Implanter une commande de volume soit analogique ou mieux numérique.
Cà permettrait d'attaquer directement n'importe quel ampli.
J'ai pratiqué la manip. Lecteur Blu ray, en fait multi format dont CD, sortie en XLR, liaison assez longue(7.5m, fil non blindé) en symétrique, transfo de dé-symétrisation et attaque du 300B (2 étages). La transparence est au rendez vous.
La commande de volume se fait en numérique dans le lecteur(modèle PRO) qui comporte tout ce qu'il faut pour adapter correctement le niveau du signal.
Difficile de faire plus simple.
GG14- Membre Bleu
- Messages : 4117
Date d'inscription : 28/06/2019
Age : 31
Re: Dac RĪGA-1865
bonsoir à tous, Hi Tony
Et bien ça c'est un accouchement nous avons failli attendre et j'étais impatient d'avoir un avis sur mon DAC ....mais là .....tu me laisse sur ma faim. Pourquoi n'as tu pas mis tout de suite toute les chances du bon coté : puce NK, interface amanero, µfollower ? Je taquine
Cette carte DAC est faite pour du DIY chacun restant libre d'imaginer sa conversion I/V et son étage d'amplification avec le niveau de sortie qu'il souhaite.
je préfère nettement adapter un potentiomètre de volume à un ampli plutôt qu'a une source qui doit être d'une impédance le plus faible possible et constante.
Tony à opté pour une tension de sortie de 2Vrms ce qui reste dans la norme.
Pour ma part J'ai opté pour un niveau beaucoup plus élevé 3.8Vrms et vu le tau de distorsion du µfollower c'est une aubaine.
ainsi les potentiomètres de mes bloc mono qui font office également de balance restent calés à 50-60% soit en gros 450mV sur le tube d'entré de l'ampli.
j'ajuste le volume numérique avec l’application Androïd FOOBAR contrôleur, étant 100% en dématérialisé c'est la meilleur option (sans jamais descendre en dessous de moins 15 dB) contrairement aux idée reçues le réglage du volume numérique n'affecte en rien la qualité de restitution, dans la mesure ou celui ci doit rester à un niveau correct.
crdt
Tony nous attendons un compte rendu d'écoute quand même, mais avec la puce NK, et l'interface amanero c'est quand même 3 crans au dessus.
svp si l'écoute est pourrie merci de ne rien poster .![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
Et bien ça c'est un accouchement nous avons failli attendre et j'étais impatient d'avoir un avis sur mon DAC ....mais là .....tu me laisse sur ma faim. Pourquoi n'as tu pas mis tout de suite toute les chances du bon coté : puce NK, interface amanero, µfollower ? Je taquine
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
je ne vois pas en quoi l'absence de réglage de volume ne permettrait pas d'attaquer n'importe quel ampli, les possesseurs d'ampli de puissance ont forcément un pré-ampli.GG14 a écrit:Une suggestion dans le but de simplifier. Implanter une commande de volume soit analogique ou mieux numérique.
Cà permettrait d'attaquer directement n'importe quel ampli.
Cette carte DAC est faite pour du DIY chacun restant libre d'imaginer sa conversion I/V et son étage d'amplification avec le niveau de sortie qu'il souhaite.
je préfère nettement adapter un potentiomètre de volume à un ampli plutôt qu'a une source qui doit être d'une impédance le plus faible possible et constante.
Tony à opté pour une tension de sortie de 2Vrms ce qui reste dans la norme.
Pour ma part J'ai opté pour un niveau beaucoup plus élevé 3.8Vrms et vu le tau de distorsion du µfollower c'est une aubaine.
ainsi les potentiomètres de mes bloc mono qui font office également de balance restent calés à 50-60% soit en gros 450mV sur le tube d'entré de l'ampli.
j'ajuste le volume numérique avec l’application Androïd FOOBAR contrôleur, étant 100% en dématérialisé c'est la meilleur option (sans jamais descendre en dessous de moins 15 dB) contrairement aux idée reçues le réglage du volume numérique n'affecte en rien la qualité de restitution, dans la mesure ou celui ci doit rester à un niveau correct.
crdt
Tony nous attendons un compte rendu d'écoute quand même, mais avec la puce NK, et l'interface amanero c'est quand même 3 crans au dessus.
svp si l'écoute est pourrie merci de ne rien poster .
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
L’intérêt est de virer le préampli avec une source à haut niveau.
GG14- Membre Bleu
- Messages : 4117
Date d'inscription : 28/06/2019
Age : 31
Re: Dac RĪGA-1865
Bon le résultat est si mauvais ? ![:yum: 😋](https://cdn.jsdelivr.net/emojione/assets/png/1f60b.png?v=2.2.7)
![:yum: 😋](https://cdn.jsdelivr.net/emojione/assets/png/1f60b.png?v=2.2.7)
CapVert- Membre Bleu
- Messages : 421
Date d'inscription : 25/06/2019
Re: Dac RĪGA-1865
Non, mais supprimer des étages apporte un gain à l'écoute. Le lecteur sort entre 4 et 20dBu et il est dommage d'atténuer pour ré-amplifier.Bon le résultat est si mauvais ?
GG14- Membre Bleu
- Messages : 4117
Date d'inscription : 28/06/2019
Age : 31
Re: Dac RĪGA-1865
Bonjour à tous, bonjour Bernard
Ceci dit, il se trouve que ces temps j'ai un emploi du temps assez dense et il ne me reste finalement que peu de temps en semaine sauf exception ou démo pour me poser en mode tranquille ou pour écouter ma musique.
Mais bon, patience cela vas finir par se calmer et je pourrais avancer plus vite sur les différents projets déjà ouverts et dans mon pipeline.
Bien évidemment ca permets également de prendre un peu de recul pour affiner au besoin avis et considérations subjective sur le rendu de l'appareil dans un cadre donné.
Comme mentionné précédemment les premiers tests d'écoutes ont été réalisé avec la petite interface PCM2706. Cette dernière est basique et ne permets que le traitement du 16/48Khz ce qui dans un premier temps me conviens parfaitement. Ecc88 standard mais trié, puce de conversion de base AD1865N.
Nombre d'entre vous le savent, la mise en route d'une nouvelle réalisation est en quelque sorte un moment à suspens, où l'on peut être surpris en bien, en mal, sourire ou s'exclamer purée mais c'est quoi ce Binzzz !
Bon, je branche donc le secteur, je mets sous tension l'ensemble, j'incère le câble usb, une Led s'illumine, j'appuie sur Play et la musique jaillit des petites Jean Maurer 220D que j'avais branchés pour l'occasion !
1) ben ça marche, 2) ben ça sonne aussi 3) je tends l'oreille et je sourit. Bref, vous l'aurez compris j'enchaîne différents morceaux et je me dit Whaa, qu'elle belle scène sonore avec une présence des instruments et des voix. Je fini par passer quelques morceaux particulièrement riche sur le bas du spectre et je me dit que c'est pas mal du tout.
En résumé, je dirais que j'ai apprécié le moment et pris du plaisir à écouter ces différents extraits musicaux reproduit pas cette Tube DAC Riga machine ! Satisfait de cette première séance, je boucle, j'éteints tout et je rentre tranquillement
Ca c'était mardi depuis j'ai installé le driver ad doc qui vas bien et la fameuse carte AMANERO...
![Dac RĪGA-1865 Amaner11](https://i.servimg.com/u/f56/20/04/16/89/amaner11.jpg)
Quatre fils à souder d'un côté, puis quatre autres à insérer dans le bornier à pression bien pratique choisi par notre ami Bernard. Ici par contre pas de led de visualisation avec la fiche USB incérée.
Mince, il est tard j'ai un rv, mais je prends deux minutes pour appuyer sur Play afin de m'assurer que tout fonctionne. Et vous savez quoi, ça fonctionne !
![Dac RĪGA-1865 R_iv10](https://i.servimg.com/u/f56/20/04/16/89/r_iv10.jpg)
A ce stade mon prochain objectif et de faire une seconde séance d'écoute dans le même cadre et en prenant quelques notes
A suivre...
Salutations. Tony
Oui c'est pas faux ! En effet, j'ai mis un peu plus de temps que prévu pour percer quelques trous et faire quelques soudures, mais bon c'est fait et bien fait je pense c'est pourquoi je peux dire que je suis satisfait...bernard74 a écrit:Et bien ça c'est un accouchement nous avons failli attendre et j'étais impatient d'avoir un avis sur mon DAC ....mais là .....tu me laisse sur ma faim...
Ceci dit, il se trouve que ces temps j'ai un emploi du temps assez dense et il ne me reste finalement que peu de temps en semaine sauf exception ou démo pour me poser en mode tranquille ou pour écouter ma musique.
Mais bon, patience cela vas finir par se calmer et je pourrais avancer plus vite sur les différents projets déjà ouverts et dans mon pipeline.
Tout simplement parce que quand je suis sur un chemin j'aime bien avancer pas à pas tout en prenant différentes notes. Ceci dans le but d'avoir différents points de repères au fur et à mesure de l'évolution du système ou comme ici sur cette machine.bernard74 a écrit:Pourquoi n'as tu pas mis tout de suite toute les chances du bon coté : puce NK, interface amanero, µfollower ?
Bien évidemment ca permets également de prendre un peu de recul pour affiner au besoin avis et considérations subjective sur le rendu de l'appareil dans un cadre donné.
Comme mentionné précédemment les premiers tests d'écoutes ont été réalisé avec la petite interface PCM2706. Cette dernière est basique et ne permets que le traitement du 16/48Khz ce qui dans un premier temps me conviens parfaitement. Ecc88 standard mais trié, puce de conversion de base AD1865N.
Nombre d'entre vous le savent, la mise en route d'une nouvelle réalisation est en quelque sorte un moment à suspens, où l'on peut être surpris en bien, en mal, sourire ou s'exclamer purée mais c'est quoi ce Binzzz !
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Bon, je branche donc le secteur, je mets sous tension l'ensemble, j'incère le câble usb, une Led s'illumine, j'appuie sur Play et la musique jaillit des petites Jean Maurer 220D que j'avais branchés pour l'occasion !
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
1) ben ça marche, 2) ben ça sonne aussi 3) je tends l'oreille et je sourit. Bref, vous l'aurez compris j'enchaîne différents morceaux et je me dit Whaa, qu'elle belle scène sonore avec une présence des instruments et des voix. Je fini par passer quelques morceaux particulièrement riche sur le bas du spectre et je me dit que c'est pas mal du tout.
En résumé, je dirais que j'ai apprécié le moment et pris du plaisir à écouter ces différents extraits musicaux reproduit pas cette Tube DAC Riga machine ! Satisfait de cette première séance, je boucle, j'éteints tout et je rentre tranquillement
Ca c'était mardi depuis j'ai installé le driver ad doc qui vas bien et la fameuse carte AMANERO...
![Dac RĪGA-1865 Amaner11](https://i.servimg.com/u/f56/20/04/16/89/amaner11.jpg)
Quatre fils à souder d'un côté, puis quatre autres à insérer dans le bornier à pression bien pratique choisi par notre ami Bernard. Ici par contre pas de led de visualisation avec la fiche USB incérée.
Mince, il est tard j'ai un rv, mais je prends deux minutes pour appuyer sur Play afin de m'assurer que tout fonctionne. Et vous savez quoi, ça fonctionne !
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Sur l'étage analogique de sortie à tube j'ai implanté des picots ce qui permets très facilement de remplacer aussi bien la résistance de conversion que la résistance de cathode...bernard74 a écrit:...chacun restant libre d'imaginer sa conversion I/V et son étage d'amplification avec le niveau de sortie qu'il souhaite.
![Dac RĪGA-1865 R_iv10](https://i.servimg.com/u/f56/20/04/16/89/r_iv10.jpg)
A ce stade mon prochain objectif et de faire une seconde séance d'écoute dans le même cadre et en prenant quelques notes
Oui bien évidemment, j'y arrive...bernard74 a écrit:Tony nous attendons un compte rendu d'écoute quand même, mais avec la puce NK, et l'interface amanero c'est quand même 3 crans au dessus.
A suivre...
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: Dac RĪGA-1865
C'est bien tu es content et satisfait de tes premières impressions ! C'est formidable.
Ce serra encore mieux après les évolutions prévues. Je vais donc m'envoyer des fleurs mais il est vrai que cette carte DAC et son alim est vraiment réussie et du premier coup ! Elle respecte bien l'AD1865 qui le mérite.
de la précision sur toute l'étendue des fréquences, de l'ampleur, l'image tridimensionnelle est fort bien restituée, la dynamique mise en valeur avec l'étage à tube est généreuse et rapide. Tout ceci est assez bluffant.
Je lui cherche des défauts depuis le début mais je n'en trouve pas ! Je comptais sur toi....vraiment intéressant, un très grand bon en avant sur le registre des graves, tout est bien équilibré.
L'on est très loin des DAC aseptisés, FLAT, aux hautes fréquences acide et aux basses fréquences tronquées, même si, ils sont aussi rapide et précis ils me fatiguent.
Je me suis réconcilié avec les DAC mais il a fallu passé par la case DIY. Il y a certainement aussi bon, mais à quel prix ?
Ce qui m'inquiète c'est que finalement les mesures ne pourront jamais être aussi bonnes que la musique qui en sort:)
écoute le avec attention fait le écouter nous devons absolument lui trouver des critiques un peu négatives, tout ceci est trop suspect.
crdt
Ce serra encore mieux après les évolutions prévues. Je vais donc m'envoyer des fleurs mais il est vrai que cette carte DAC et son alim est vraiment réussie et du premier coup ! Elle respecte bien l'AD1865 qui le mérite.
de la précision sur toute l'étendue des fréquences, de l'ampleur, l'image tridimensionnelle est fort bien restituée, la dynamique mise en valeur avec l'étage à tube est généreuse et rapide. Tout ceci est assez bluffant.
Je lui cherche des défauts depuis le début mais je n'en trouve pas ! Je comptais sur toi....vraiment intéressant, un très grand bon en avant sur le registre des graves, tout est bien équilibré.
L'on est très loin des DAC aseptisés, FLAT, aux hautes fréquences acide et aux basses fréquences tronquées, même si, ils sont aussi rapide et précis ils me fatiguent.
Je me suis réconcilié avec les DAC mais il a fallu passé par la case DIY. Il y a certainement aussi bon, mais à quel prix ?
Ce qui m'inquiète c'est que finalement les mesures ne pourront jamais être aussi bonnes que la musique qui en sort:)
écoute le avec attention fait le écouter nous devons absolument lui trouver des critiques un peu négatives, tout ceci est trop suspect.
crdt
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonjour,
Ou peut-on encore trouver des ad1865n-k ?
Philippe
Ou peut-on encore trouver des ad1865n-k ?
Philippe
CapVert- Membre Bleu
- Messages : 421
Date d'inscription : 25/06/2019
Re: Dac RĪGA-1865
Bonsoir
A l'unité chez Alibaba. Par lot de 12 sur digikey
crdt
A l'unité chez Alibaba. Par lot de 12 sur digikey
crdt
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir Bernard,
C'est aliexpress c'est des vrai ?bernard74 a écrit:A l'unité chez Alibaba. Par lot de 12 sur digikey
CapVert- Membre Bleu
- Messages : 421
Date d'inscription : 25/06/2019
Re: Dac RĪGA-1865
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonsoir
Voici quelques nouvelles du RIGA 1865 dac dans sa version définitive , pas de surprises à l'écoute par rapport au prototype. Excellent ! Ci-dessous, le schéma est la performance du µfollower de 6N23P-EB donnant un gain de 27dB : tension en sortie de 3.5V Rms pour 140mV Rms en entrée
La H2 : -94dB THD : 0.0024% sur le papier .
![Dac RĪGA-1865 _follo10](https://i.servimg.com/u/f75/20/38/10/65/_follo10.jpg)
Sa bande passante très étendue .........
![Dac RĪGA-1865 Bande_10](https://i.servimg.com/u/f75/20/38/10/65/bande_10.jpg)
La nouvelle carte mère
![Dac RĪGA-1865 20230210](https://i.servimg.com/u/f75/20/38/10/65/20230210.jpg)
![Dac RĪGA-1865 20230211](https://i.servimg.com/u/f75/20/38/10/65/20230211.jpg)
L'alimentation 6.3V et derrière la tempo 2mn de la HT.
![Dac RĪGA-1865 20230213](https://i.servimg.com/u/f75/20/38/10/65/20230213.jpg)
![Dac RĪGA-1865 20230214](https://i.servimg.com/u/f75/20/38/10/65/20230214.jpg)
![Dac RĪGA-1865 20230212](https://i.servimg.com/u/f75/20/38/10/65/20230212.jpg)
Résistance de conversion I/V monté sur DIP ( très pratique pour changer la résistance et ainsi le niveau de sortie du DAC)
![Dac RĪGA-1865 20230216](https://i.servimg.com/u/f75/20/38/10/65/20230216.jpg)
Fixation du support du transformateur sur silentbloc 4mm
![Dac RĪGA-1865 20230217](https://i.servimg.com/u/f75/20/38/10/65/20230217.jpg)
Fixation de la carte DAC sur silentbloc 3mm
![Dac RĪGA-1865 20230215](https://i.servimg.com/u/f75/20/38/10/65/20230215.jpg)
Actuellement je planche sur la découpe laser de la façade inox poli brillant, le corps du boitier sera en composite HPE noir mat de 12mm.
![Dac RĪGA-1865 20230218](https://i.servimg.com/u/f75/20/38/10/65/20230218.jpg)
Qui dit Riga dit baltique une photo de la mer prise le 8 Janvier
![Dac RĪGA-1865 20230112](https://i.servimg.com/u/f75/20/38/10/65/20230112.jpg)
Cordialement
Voici quelques nouvelles du RIGA 1865 dac dans sa version définitive , pas de surprises à l'écoute par rapport au prototype. Excellent ! Ci-dessous, le schéma est la performance du µfollower de 6N23P-EB donnant un gain de 27dB : tension en sortie de 3.5V Rms pour 140mV Rms en entrée
La H2 : -94dB THD : 0.0024% sur le papier .
![Dac RĪGA-1865 _follo10](https://i.servimg.com/u/f75/20/38/10/65/_follo10.jpg)
Sa bande passante très étendue .........
![Dac RĪGA-1865 Bande_10](https://i.servimg.com/u/f75/20/38/10/65/bande_10.jpg)
La nouvelle carte mère
![Dac RĪGA-1865 20230210](https://i.servimg.com/u/f75/20/38/10/65/20230210.jpg)
![Dac RĪGA-1865 20230211](https://i.servimg.com/u/f75/20/38/10/65/20230211.jpg)
L'alimentation 6.3V et derrière la tempo 2mn de la HT.
![Dac RĪGA-1865 20230213](https://i.servimg.com/u/f75/20/38/10/65/20230213.jpg)
![Dac RĪGA-1865 20230214](https://i.servimg.com/u/f75/20/38/10/65/20230214.jpg)
![Dac RĪGA-1865 20230212](https://i.servimg.com/u/f75/20/38/10/65/20230212.jpg)
Résistance de conversion I/V monté sur DIP ( très pratique pour changer la résistance et ainsi le niveau de sortie du DAC)
![Dac RĪGA-1865 20230216](https://i.servimg.com/u/f75/20/38/10/65/20230216.jpg)
Fixation du support du transformateur sur silentbloc 4mm
![Dac RĪGA-1865 20230217](https://i.servimg.com/u/f75/20/38/10/65/20230217.jpg)

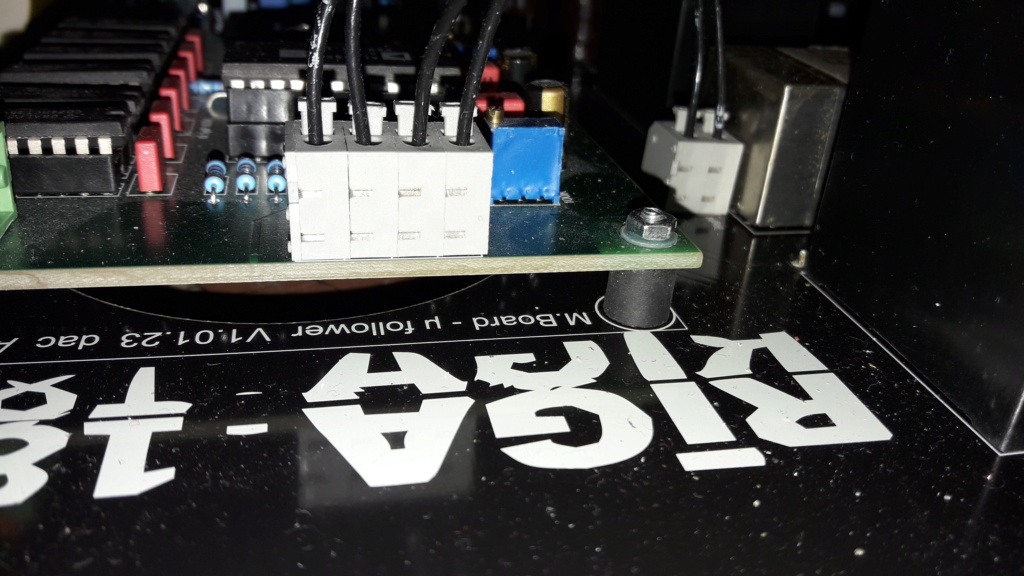

Fixation de la carte DAC sur silentbloc 3mm
![Dac RĪGA-1865 20230215](https://i.servimg.com/u/f75/20/38/10/65/20230215.jpg)
Actuellement je planche sur la découpe laser de la façade inox poli brillant, le corps du boitier sera en composite HPE noir mat de 12mm.
![Dac RĪGA-1865 20230218](https://i.servimg.com/u/f75/20/38/10/65/20230218.jpg)
Qui dit Riga dit baltique une photo de la mer prise le 8 Janvier
![Dac RĪGA-1865 20230112](https://i.servimg.com/u/f75/20/38/10/65/20230112.jpg)
Cordialement
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonjour Bernard,
La réalisation est soignée, vraiment très Pro !!... Bravo ...
Je vois également que ce n'est pas le réchauffement climatique pour tout le monde !!...
La réalisation est soignée, vraiment très Pro !!... Bravo ...
Je vois également que ce n'est pas le réchauffement climatique pour tout le monde !!...
_________________
"Être vieux c'est avoir oublié qu'on a été enfant et ne plus savoir s'amuser avec pas grand chose"
Vintage02- Membre Bleu
- Messages : 4946
Date d'inscription : 04/01/2021
Où en est le projet DAC RIGA
Bonjour,
Je me permets d'écrire sur ce post car je n'ai pas la possibilité d'écrire directement à Bernard en MP (pas assez d'ancienneté).
Je trouve que le projet DAC RIGA est une très belle réalisation et si j'ai bien compris, il sonne très bien. J'aimerais beaucoup me lancer dans la réalisation d'un projet similaire.
@Bernard, je ne sais pas ce que vous comptiez en faire par la suite du projet, le partager, faire un tuto, proposer des kits ou rien du tout ?
Mais je suis preneur.
Bien à vous.
Je me permets d'écrire sur ce post car je n'ai pas la possibilité d'écrire directement à Bernard en MP (pas assez d'ancienneté).
Je trouve que le projet DAC RIGA est une très belle réalisation et si j'ai bien compris, il sonne très bien. J'aimerais beaucoup me lancer dans la réalisation d'un projet similaire.
@Bernard, je ne sais pas ce que vous comptiez en faire par la suite du projet, le partager, faire un tuto, proposer des kits ou rien du tout ?
Mais je suis preneur.
Bien à vous.
bleunico75- Membre Bleu
- Messages : 1
Date d'inscription : 07/03/2022
Re: Dac RĪGA-1865
bonjour bleunico75
Et Bienvenu sur le forum bleu
Plusieurs options sont à ta disposition :
1/soit tu souhaite le monter par tes propres moyens et recherche uniquement les PCB :
CAPVERT membre de ce forum viens de commander un jeux de 5 cartes en chine elle sont attendues d'ici quelques jours 3 jeux sont déjà réservés il en restera donc 2 de dispo si tu en souhaite 1 jeux vois directement avec Philippe , CAP VERT pour les modalité prix et expédition. (le jeux comprends la carte DAC, et la grande carte mère du µfollower avec ses alim.)
2/ Soit tu souhaite des PCB assemblés soudés avec les bons composants et de qualité: ce que je peux exécuter sur commande pour les modalités une adresse mail dédiée à ce projet est : rigadac@gmail.com
Petit bémol la puce AD1865 est trouvable en chine à l'unité mais avec des risques de non qualité , dans l'idéal une commande groupée chez un grossiste aux USA minimum de 12 pièces à 25$ piece.
Les transfo LUNDAHL LL1933 sont assez cher 400€ la paire, certains peuvent si il le souhaitent faire l'impasse et les by passer (ce qui pour moi n'est pas qualitatif ) Le transfo d'alim est à faire bobiner chez TOROIDY. Les tubes sont des 6N23P-EB
Crdt
Et Bienvenu sur le forum bleu
Plusieurs options sont à ta disposition :
1/soit tu souhaite le monter par tes propres moyens et recherche uniquement les PCB :
CAPVERT membre de ce forum viens de commander un jeux de 5 cartes en chine elle sont attendues d'ici quelques jours 3 jeux sont déjà réservés il en restera donc 2 de dispo si tu en souhaite 1 jeux vois directement avec Philippe , CAP VERT pour les modalité prix et expédition. (le jeux comprends la carte DAC, et la grande carte mère du µfollower avec ses alim.)
2/ Soit tu souhaite des PCB assemblés soudés avec les bons composants et de qualité: ce que je peux exécuter sur commande pour les modalités une adresse mail dédiée à ce projet est : rigadac@gmail.com
Petit bémol la puce AD1865 est trouvable en chine à l'unité mais avec des risques de non qualité , dans l'idéal une commande groupée chez un grossiste aux USA minimum de 12 pièces à 25$ piece.
Les transfo LUNDAHL LL1933 sont assez cher 400€ la paire, certains peuvent si il le souhaitent faire l'impasse et les by passer (ce qui pour moi n'est pas qualitatif ) Le transfo d'alim est à faire bobiner chez TOROIDY. Les tubes sont des 6N23P-EB
Crdt
_________________
https://youtu.be/vztRqe_CHC0?si=463RLD8GF_VnCJQx
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung
Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74- Membre Bleu
- Messages : 1456
Date d'inscription : 20/10/2019
Localisation : Riga Lettonie
Re: Dac RĪGA-1865
Bonjour à tous, bonjour Philippe,
Dans cette optique je pense commander un nouveau boitier 2U, puis très probablement ensuite usiner la façade afin de visualiser les 2 tubes et quelques quelques détails cosmétiques. Une fois finalisé il s'associera plus que très bien je pense avec L'amplificateur SE 300B intégré de Tony...
Ceci étant dit, dès que j'ai un moment je pense mettre une annonce pour vendre la première version de ce DAC c'est à dire celle décrite un peu plus haut ou ici : http://www.forum-bleu.com/t2859-dac-riga-1865#84065
Dans l'intervalle si quelqu'un est intéressé il peut m'écrire en mp et on s'arrange.
A suivre..
Salutations. Tony
c'est une très bonne news et comme tu t'en doutes j'ai hâte de recevoir mon pack pour ainsi finaliser Pico Bello la version ultime de ce DAC Vintage.CapVert a écrit:Les PCB sont reçu et la qualité est au top. Pour les amateurs de super DAC il me reste 2 jeux de PCB.
Dans cette optique je pense commander un nouveau boitier 2U, puis très probablement ensuite usiner la façade afin de visualiser les 2 tubes et quelques quelques détails cosmétiques. Une fois finalisé il s'associera plus que très bien je pense avec L'amplificateur SE 300B intégré de Tony...
Ceci étant dit, dès que j'ai un moment je pense mettre une annonce pour vendre la première version de ce DAC c'est à dire celle décrite un peu plus haut ou ici : http://www.forum-bleu.com/t2859-dac-riga-1865#84065
Dans l'intervalle si quelqu'un est intéressé il peut m'écrire en mp et on s'arrange.
A suivre..
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Page 1 sur 11 • 1, 2, 3 ... 9, 10, 11
Page 1 sur 11
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
