 Projet de Serveur Audio D.I.Y abouti Empty Projet de Serveur Audio D.I.Y abouti

Message  cpasmoi Ven 13 Aoû 2021 - 14:06

Bonjour à tous

je me suis enfin lancé, il y a 6 mois dans un projet de construction de serveur audio et je ne regrettes pas du tout d'avoir mais les " Mains dans le camboui"

il est dans un boitier Streacom Alpha 9 Silver sur la base d'un ensemble de caléoduc répartits pour le CPU

-  CM MSI MAG B460M Bazooka
-  CPU INTEL 10500 T faible consommation
-  16 GO de DDR4 Fury Black 2666

- 2  SSD de Stockage de 2 TO San Disk ULTRA 3 D où est stockée la musique en Fichier DSD et Flac HI RES
- 1 SSD Samsung 870 EVO de 500 GO où est stocké Windows Serveur 2019 ,il est gentiment logé sur le coté sur une eplaque spécialement fabriquée et collé avec du double face.

- le convertisseur DC-ATX HDPLEX 400W Hi-Fi à été logé également sous les disques durs et collé également avec du double face

j'ai intégré 2 cartes PCI

- une carte JCAT NET FEMTO
- une carte PINK FAUN USB

les 2 cartes sont alimentées par une alimentation J92 linéaire Triple V8 (2 *5V et 1 en 12 Volt) que j'avais demandé à Jacques de me concevoir dans un seul boitier ( elle fait son poids.............)
la troisème sortie de 12 Volt sert àu Switch CISCP Méraki.

le cablage  interne à été fabriqué par le Site ModDIY
- CM, CPU Disques SSD et convertisseur HDPLEX.

la cerise sur le gateau c'est l'intégration d'un allumage et extinction du serveur par ondes radio (Télécommande), comme pour un portail..............

il me reste juste à optimiser W Serveur 2019 avec

- Process Lasso
- Audiophile Optimizer

 Projet de Serveur Audio D.I.Y abouti N1rw

 Projet de Serveur Audio D.I.Y abouti Msut

 Projet de Serveur Audio D.I.Y abouti 0q1h



cpasmoi lol!

_________________
- Serveur Audio D.I.Y (Carte JCAT NET FEMTO + CARTE i2S PINK FAU
- Alimentation triple J92 V8
- Switch réseau Cisco Méraki MS 220 Tweaké + Horloge Oxco
- DAC DENAFRIPS PONTUS II
- Ampli HEGEL H80
- Enceintes Colonne DALI Opticon 5
- Câble optique toslink LIFATEC
- Câble HP ESPRIT BETA
- Câble Modulation AUDIOPRANA XLR
- Barrette Secteur VOVOX Textura
- Liaison Réseau Ehernet Viablue Cat 7 ( Prises Telegärtner)

cpasmoi
Membre Bleu
Membre Bleu

Messages : 59
Date d'inscription : 06/12/2020
Age : 54

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  jessedivais Ven 13 Aoû 2021 - 14:35

Salut Very Happy

"...collé avec du double face..."  Evil or Very Mad

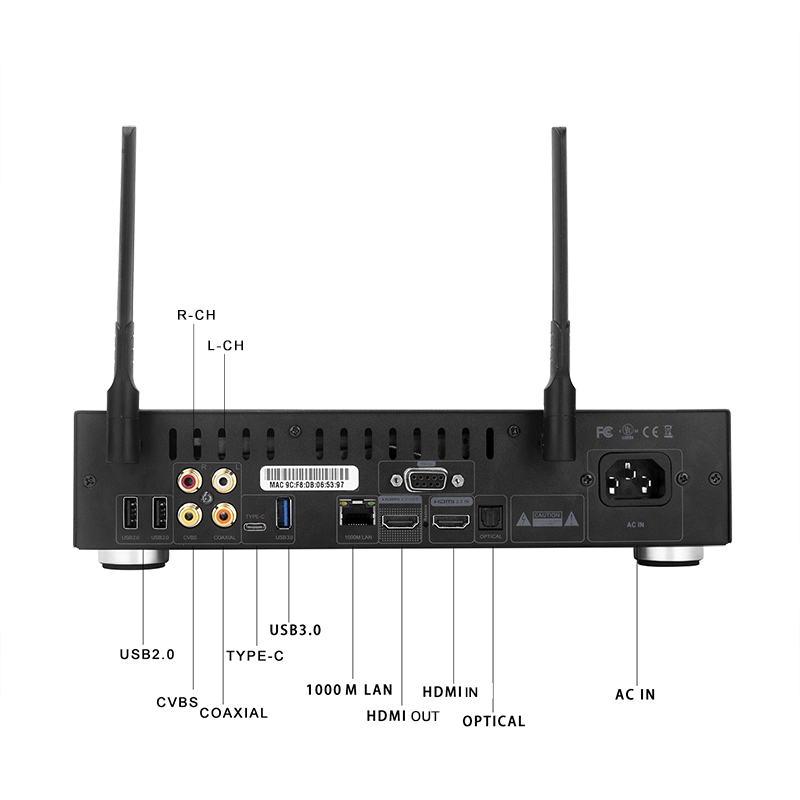

Pourquoi s'embeter, y a "ca"  Cool ->

 Projet de Serveur Audio D.I.Y abouti H4469310

 Projet de Serveur Audio D.I.Y abouti 2103

 Projet de Serveur Audio D.I.Y abouti 393

Disponible ici

La telecommande est fournie et on peut le piloter par tel. portable...
... et il sert vraiment a tout avec toutes les fonctions imaginables  Exclamation

Plus qu'a lui mettre dans le ventre un SDD avec une grosse capacité  Twisted Evil

Avec un bon "disque", y'en a pour 400 a 500 euros  Rolling Eyes

Et alors   Exclamation  C'est qui le patron  Exclamation  Question

lol!

Vivent les Chinois  Wink

Bisous  Laughing

Jesse  jocolor

_________________
" Aides-toi et..."
" ... tu verras bien"
        lol!
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2716
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Jef Ven 13 Aoû 2021 - 14:45

Bonsoir

Belle bête !!
Je comprend pas tous les acronymes et autres références de la présentation du projet.
Je retiens entre autre la lecture des DSD.

Donne nous quelques impressions d'écoute.

Bien à vous
Jef


Dernière édition par Jef le Sam 14 Aoû 2021 - 4:06, édité 1 fois
Jef
Jef
Membre Bleu
Membre Bleu

Messages : 744
Date d'inscription : 01/03/2019

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  moonfly Sam 14 Aoû 2021 - 3:58

Bonjour,
perso ni l'un ni l'autre ne m'intéresse.

moonfly
Membre Bleu
Membre Bleu

Messages : 676
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Ragnarsson Sam 14 Aoû 2021 - 6:02

J’aime bien ces boitiers Streacom. Tu as mentionné deux cartes peux tu dire à quoi elles servent et ce qu’elles apportent?

Pourquoi ne pas avoir envisagé une carte son Pro (Lynx ou RME)? Cela ne t'aurais pas couté plus cher en cartes (perso je pense que la carte réseau ne sert à rien, voir la video de jipihon sur le switch réseau audiophile).
Ou un DAC USB ?

Un serveur est une machine informatique poussant des données sur le réseau, qu'elle a de stockés en local ou qu'elle va chercher sur un stockage réseau pour le rediffuser, ta machine est d'après ce que je comprends un player. A moins que tu aies d'autres players sur le réseau auquels elle va distribuer des flux (streams).
Pourquoi installer un Windows Server? Tu auras un moins bon support du matériel, en particulier grand public, comme les composants de ta carte mère.

_________________
Greg Timbers:
« I don't think it is possible to make a truly High Fidelity loudspeaker using a single driver.
All designs require and deserve full Anechoic and other types of measurements.
A good ported system has excellent bass properties. It is true that a sealed system is theoretically faster since it is second order rather than 4th order. However, if you apply electronic correction (boost) to a sealed system, you may end up with the same 4th order system with a bunch less headroom. »
Marianne Williamson:
« rien ne vous contrôle excepté vos croyances »

Ragnarsson
Membre Bleu
Membre Bleu

Messages : 424
Date d'inscription : 09/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Ragnarsson Sam 14 Aoû 2021 - 7:03

jessedivais a écrit:Salut Very Happy

"...collé avec du double face..."  Evil or Very Mad

Pourquoi s'embeter, y a "ca"  Cool ->

 Projet de Serveur Audio D.I.Y abouti H4469310

 Projet de Serveur Audio D.I.Y abouti 2103

 Projet de Serveur Audio D.I.Y abouti 393

Disponible ici

La telecommande est fournie et on peut le piloter par tel. portable...
... et il sert vraiment a tout avec toutes les fonctions imaginables  Exclamation

Plus qu'a lui mettre dans le ventre un SDD avec une grosse capacité  Twisted Evil

Avec un bon "disque", y'en a pour 400 a 500 euros  Rolling Eyes

Et alors   Exclamation  C'est qui le patron  Exclamation  Question

lol!

Vivent les Chinois  Wink

Bisous  Laughing

Jesse  jocolor

On peut faire de la correction de phase par convolution, ou du sur-échantillonnage avec SoX ou SSRC avec ce que tu proposes? Ou lire des fichiers audio sans devoir installer un serveur DLNA et pouvoir lire directement un fichier audio?
Le PC lui peut faire. Et en plus il peut servir pour faire des mesures audio.

Le PC n'est pas la solution la plus facile mais c'est la plus souple et la meilleure. J'ai un PC dédié à la reproduction de musique depuis 2005 (CM serveur avec double PIII avec refroidissement passif (récup car c'était déjà obsolète), alim sans ventilateur (cela coûtait cher à l'époque) avec des fichiers qui étaient stockés sur un autre PC, distant, lui étant un vrai serveur, en rack.
A l'époque j'utilisais Media Portal (https://www.team-mediaportal.com/) comme logiciel de lecture, avec un plugin ASIO et carte ASUS Xonar D2.
Aujourd'hui j'utilise toujours un PC fanless (bien plus moderne, sous Win10), avec carte Lynx Two, Audirvana 3.5 (ou Foobar pour la lecture directe de fichiers, sans devoir les indexer au préalable), la sortie analogique de la Lynx sert au preamp casque DIY, et la sortie AES/EBU rentre dans le TacT RCS2.2X servant au réglage de volume numérique (les EQs et le filtrage sont désormais faits dans le DSP, et non plus dans le TacT).
Cela fait longtemps que la lecture de CD n'est pas fréquence chez moi. Les galettes en plastique noir du XXème siècle encore moins.

Ma solution est différente de celle montrée ici, le DSD devant obligatoirement être converti pour pouvoir utiliser le DSP, par le logiciel player (Audirvana ou Foobar), et la fonction DAC est réalisée par le DSP.

_________________
Greg Timbers:
« I don't think it is possible to make a truly High Fidelity loudspeaker using a single driver.
All designs require and deserve full Anechoic and other types of measurements.
A good ported system has excellent bass properties. It is true that a sealed system is theoretically faster since it is second order rather than 4th order. However, if you apply electronic correction (boost) to a sealed system, you may end up with the same 4th order system with a bunch less headroom. »
Marianne Williamson:
« rien ne vous contrôle excepté vos croyances »

Ragnarsson
Membre Bleu
Membre Bleu

Messages : 424
Date d'inscription : 09/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Ragnarsson Sam 14 Aoû 2021 - 7:04

cpasmoi a écrit:Bonjour à tous

je me suis enfin lancé, il y a 6 mois dans un projet de construction de serveur audio et je ne regrettes pas du tout d'avoir mais les " Mains dans le camboui"

il est dans un boitier Streacom Alpha 9 Silver sur la base d'un ensemble de caléoduc répartits pour le CPU

-  CM MSI MAG B460M Bazooka
-  CPU INTEL 10500 T faible consommation
-  16 GO de DDR4 Fury Black 2666

- 2  SSD de Stockage de 2 TO San Disk ULTRA 3 D où est stockée la musique en Fichier DSD et Flac HI RES
- 1 SSD Samsung 870 EVO de 500 GO où est stocké Windows Serveur 2019 ,il est gentiment logé sur le coté sur une eplaque spécialement fabriquée et collé avec du double face.

- le convertisseur DC-ATX HDPLEX 400W Hi-Fi à été logé également sous les disques durs et collé également avec du double face

j'ai intégré 2 cartes PCI

- une carte JCAT NET FEMTO
- une carte PINK FAUN USB

les 2 cartes sont alimentées par une alimentation J92 linéaire Triple V8 (2 *5V et 1 en 12 Volt) que j'avais demandé à Jacques de me concevoir dans un seul boitier ( elle fait son poids.............)
la troisème sortie de 12 Volt sert àu Switch CISCP Méraki.

le cablage  interne à été fabriqué par le Site ModDIY
- CM, CPU Disques SSD et convertisseur HDPLEX.

la cerise sur le gateau c'est l'intégration d'un allumage et extinction du serveur par ondes radio (Télécommande), comme pour un portail..............

il me reste juste à optimiser W Serveur 2019 avec

- Process Lasso
- Audiophile Optimizer

 Projet de Serveur Audio D.I.Y abouti N1rw

 Projet de Serveur Audio D.I.Y abouti Msut

 Projet de Serveur Audio D.I.Y abouti 0q1h



cpasmoi lol!

Tu vas utiliser quoi comme logiciel de lecture?

_________________
Greg Timbers:
« I don't think it is possible to make a truly High Fidelity loudspeaker using a single driver.
All designs require and deserve full Anechoic and other types of measurements.
A good ported system has excellent bass properties. It is true that a sealed system is theoretically faster since it is second order rather than 4th order. However, if you apply electronic correction (boost) to a sealed system, you may end up with the same 4th order system with a bunch less headroom. »
Marianne Williamson:
« rien ne vous contrôle excepté vos croyances »

Ragnarsson
Membre Bleu
Membre Bleu

Messages : 424
Date d'inscription : 09/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Jef Sam 14 Aoû 2021 - 7:46

Bonjour

Autre question, l' "alimentation J92 linéaire Triple V8 " de quoi s'agit-il ?
Alimentation linéaire bien sûr.... mais avec des particularités ?

Jef
Jef
Jef
Membre Bleu
Membre Bleu

Messages : 744
Date d'inscription : 01/03/2019

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  moonfly Sam 14 Aoû 2021 - 8:03

Bonjour,
quelle cylindrée les V8 ? turbo ou pas ? fuel, essence, autres ? boite auto ou manuelle ? et quelle puissance?

moonfly
Membre Bleu
Membre Bleu

Messages : 676
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  cpasmoi Sam 14 Aoû 2021 - 11:50

Bonjour

Le nom spécifié dans l alimentation J92 linéaire V8 est la dénomination de celui qui la conçue de À à Z et qui s est lancé à son compte car la demande était tellement importante qu il a officialiser son activité sous la marque Reddo Audio
Je lui ai demandé de me fabriquer une triple alimentation linéaire dans un seul boîtier 2 sorties 5 volts et une 12 Volt

Je l ai comparée à Sbooster bien au dessus et fait jeu presque égal à Farad 3
Voila
Cpasmoi

cpasmoi
Membre Bleu
Membre Bleu

Messages : 59
Date d'inscription : 06/12/2020
Age : 54

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  moonfly Sam 14 Aoû 2021 - 12:33

cpasmoi a écrit:Bonjour

Le nom spécifié dans l alimentation J92 linéaire V8 est la dénomination de celui qui la conçue de À à Z et qui s est lancé à son compte car la demande était tellement importante qu il a officialiser son activité sous la marque Reddo Audio
Je lui ai demandé de me fabriquer une triple alimentation linéaire dans un seul boîtier 2 sorties 5 volts et une 12 Volt

Je l ai comparée à Sbooster bien au dessus et fait jeu presque égal à Farad 3
Voila
Cpasmoi
Bonjour,
Cpastoi qui l'a fabriqué l'alim alors, mais si tu as assemblé le reste c'est déjà pas mal.

moonfly
Membre Bleu
Membre Bleu

Messages : 676
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Vintage02 Sam 14 Aoû 2021 - 16:52

ça a de la gueule !!...

Je ne vais juger l'utilité du truc mais ça me parait un peu "too much" pour ce à quoi cela est destiné ... mais après chacun à le droit de se faire plaisir avec ce qu'il veut.

Juste un truc, niveau SSD aujourd'hui le TOP ceux sont les SSD M2 !!... pour l'OS cela peut apporter pas mal en temps de chargement ...
Vintage02
Vintage02
Membre Bleu
Membre Bleu

Messages : 817
Date d'inscription : 04/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  moonfly Dim 15 Aoû 2021 - 3:53

Vintage02 a écrit:ça a de la gueule !!...

Je ne vais juger l'utilité du truc mais ça me parait un peu "too much" pour ce à quoi cela est destiné ... mais après chacun à le droit de se faire plaisir avec ce qu'il veut.

Juste un truc, niveau SSD aujourd'hui le TOP ceux sont les SSD M2 !!... pour l'OS cela peut apporter pas mal en temps de chargement ...

Bonjour,
c'est le plaisir pour de la bonne écoute peut être.

moonfly
Membre Bleu
Membre Bleu

Messages : 676
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  cpasmoi Dim 15 Aoû 2021 - 4:16

Bonjour

Pour ce qui est du ssd NVME, j ai déjà essayé c est sûr que l. On gagne quelques secondes au démarrage mais pour l utilisation dans un boîtier passif, leur principal défaut c est qu il chauffe excessivement même avec un dissipateur de competition
En pleine charge, on monte à plus de 70 degré (980 PRO)
donc il se coupe par sécurité
Il lui faut un ventilateur qui dit ventilateur dit nuisance sonore et pollution électrique, c est pas le but

Cdt

cpasmoi
Membre Bleu
Membre Bleu

Messages : 59
Date d'inscription : 06/12/2020
Age : 54

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Vintage02 Dim 15 Aoû 2021 - 5:47

moonfly a écrit:
Vintage02 a écrit:ça a de la gueule !!...

Je ne vais juger l'utilité du truc mais ça me parait un peu "too much" pour ce à quoi cela est destiné ... mais après chacun à le droit de se faire plaisir avec ce qu'il veut.

Juste un truc, niveau SSD aujourd'hui le TOP ceux sont les SSD M2 !!... pour l'OS cela peut apporter pas mal en temps de chargement ...

Bonjour,
c'est le plaisir pour de la bonne écoute peut être.

Donc pour vous, il n'y a que les trucs DIY, parfois non totalement maitrisé (ce n'est pas une critique mais un constat ..) qui peuvent produire de la bonne musique !!... il existe je pense d'autres voies ...

S'il vous plait ne dites pas de la "bonne musique", dites "de la musique qui vous convient"  ... cela me semble plus juste et moins "j'me la pète" car ceux qui ne font pas comme mois écoute de la musique "merdique" ...

Je pense que dans votre recherche de la perfection, vous avez perdu la notion d'humilité ...

Mais je le répète je ne critique pas vos façons de concevoir vos appareils et votre méthode ... je trouve juste que vous avez une tendance fâcheuse à croire que c'est la seule "bonne" solution ...

Des personnes remplient de certitude et pensant détenir la vérité, j'en côtoie depuis 25 ans dans mon métier et jamais aucune ne la détenait réellement ... Je précise que je ne la détiens pas non plus ...
Vintage02
Vintage02
Membre Bleu
Membre Bleu

Messages : 817
Date d'inscription : 04/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  Vintage02 Dim 15 Aoû 2021 - 5:50

cpasmoi a écrit:Bonjour

Pour ce qui est du ssd NVME, j ai déjà essayé c est sûr que l. On gagne quelques secondes au démarrage mais pour l utilisation dans un boîtier passif, leur principal défaut c est qu il chauffe excessivement même avec un dissipateur de competition
En pleine charge, on monte à plus de 70 degré (980 PRO)
donc il se coupe par sécurité
Il lui faut un ventilateur qui dit ventilateur dit nuisance sonore et pollution électrique, c est pas le but

Cdt

Il existe des dissipateurs thermiques passifs adaptés ...
Vintage02
Vintage02
Membre Bleu
Membre Bleu

Messages : 817
Date d'inscription : 04/01/2021

Revenir en haut Aller en bas

 Projet de Serveur Audio D.I.Y abouti Empty Re: Projet de Serveur Audio D.I.Y abouti

Message  moonfly Dim 15 Aoû 2021 - 6:31

Vintage02 a écrit:
moonfly a écrit:
Vintage02 a écrit:ça a de la gueule !!...

Je ne vais juger l'utilité du truc mais ça me parait un peu "too much" pour ce à quoi cela est destiné ... mais après chacun à le droit de se faire plaisir avec ce qu'il veut.

Juste un truc, niveau SSD aujourd'hui le TOP ceux sont les SSD M2 !!... pour l'OS cela peut apporter pas mal en temps de chargement ...

Bonjour,
c'est le plaisir pour de la bonne écoute peut être.

Donc pour vous, il n'y a que les trucs DIY, parfois non totalement maitrisé (ce n'est pas une critique mais un constat ..) qui peuvent produire de la bonne musique !!... il existe je pense d'autres voies ...

S'il vous plait ne dites pas de la "bonne musique", dites "de la musique qui vous convient"  ... cela me semble plus juste et moins "j'me la pète" car ceux qui ne font pas comme mois écoute de la musique "merdique" ...

Je pense que dans votre recherche de la perfection, vous avez perdu la notion d'humilité ...

Mais je le répète je ne critique pas vos façons de concevoir vos appareils et votre méthode ... je trouve juste que vous avez une tendance fâcheuse à croire que c'est la seule "bonne" solution ...

Des personnes remplient de certitude et pensant détenir la vérité, j'en côtoie depuis 25 ans dans mon métier et jamais aucune ne la détenait réellement ... Je précise que je ne la détiens pas non plus ...

Bonjour,
qui a dit ''bonne musique''?
perso il me semble avoir écrit ''le plaisir pour de la bonne écoute peut être'' ce qui est différent!

moonfly
Membre Bleu
Membre Bleu

Messages : 676
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
