DAC tda1541  Empty DAC tda1541

Message  azer31 Jeu 12 Jan - 21:49

Bonsoir a tous,

j'ai pu récupérer une dizaine de tda1541A d'un ancien stock et l'idée est venue de fabriquer pour le plaisir mon dernier dac a base de cette puce.

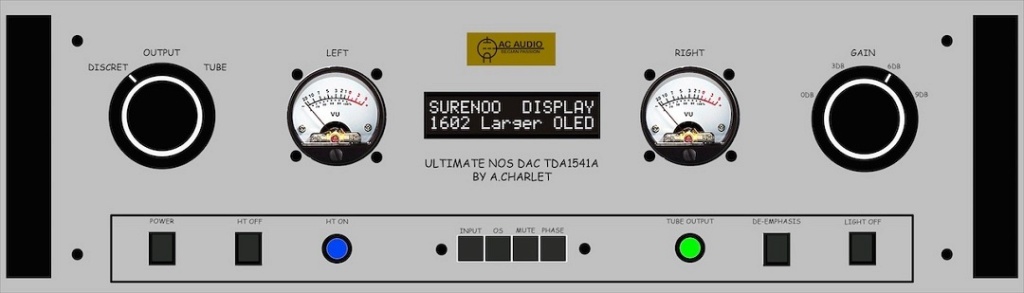

J'ai fait une ébauche de la face avant du boitier slimline 3U 350. Que pensez vous du look, toute critiques est bonne a prendre. Les cartes internes sont déjà presque toutes en ma possession ,les autres photos et explications suivrons;)

DAC tda1541  I1ny10

Alain

azer31
Membre Bleu
Membre Bleu

Messages : 45
Date d'inscription : 01/10/2020
Age : 55
Localisation : LIEGES

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  bernard74 Jeu 12 Jan - 22:15

oui bien...mais ç'est pas la façade qui vas faire de la bonne musique ! Wink
J'attends la suite......

_________________
EXTRAIT /SAMUEL HALL reprise d'Alain Bashung

Tu ferais mieux de nous pondre un truc qui marche, mon garçon Dit-elle
Tu ferais mieux de nous pondre un truc qui marche
Allez, continue comme ça
Continue, comme ça
Ohé, ohé

Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
Allez au diable, je m'appelle Samuel Hall
Je vous déteste tous
bernard74
bernard74
Membre Bleu
Membre Bleu

Messages : 692
Date d'inscription : 20/10/2019
Age : 62
Localisation : Riga Lettonie

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  tron_ic Sam 14 Jan - 8:31

Bonjour à tous, bonjour azer31,

Ton projet est très intéressant et j'avoue que j'ai hâte de voir la suite...

azer31 a écrit:J'ai fait une ébauche de la face avant du boitier slimline 3U 350. Que pensez vous du look ?
C'est visiblement un design typé Vintage que perso j'aime bien.

Je remarque tout de suite certains détails dont le sélecteur visiblement pour le choix de l'étage analogique de sortie, celui de gain qui sélectionne je pense la résistance d'I/V. Les Vu-metre, utile et cosmétique, j'aime bien et un LCD qui je l'imagine est géré par un uC. Mhm tout ça est très intéressant ....

azer31 a écrit:toute critiques est bonne a prendre...
C'est pas une critique mais plutôt une remarque sur la position de ton Logo. En effet, je trouve qu'il est mal placé et viens troubler visuellement l'équilibre et la symétrie de l'ensemble.

L'autre point concerne l'emploi d'un boitier avec poignée dans le sens où associé par exemple à un amplificateur sans poignée cela pourrait gêner chez certains l'esthétique générale de l'ensemble.

Pour conclure, il se trouve que pour différentes raisons j'apprécie cette puce Vintage et quel son ! C'est d'ailleurs avec cette dernière et quelques autres que j'ai initié et exploré le domaine passionnant de l'audionumérique. Quelques années plus tard, j'ai souhaité puis fini par réaliser un DAC avec une certaine philosophie et quelques idées conceptuelles biens arrêtées.

Dans ces idées il y avait la modularité, ce qui permets grâce à l'indépendance de chaque blocs d'être adaptables et polyvalents. Pour les lecteurs qui ne l'auraient pas encore vu voici une petite vidéo qui illustre un DAC avec une particularité supplémentaire celles de choisir l'étage analogique de sortie AOP ou tubes.

L'article dédié ici : https://officina-tron-audio.blogspot.com/2014/10/dac-nos-realisation-dun-projet.html



Aujourd'hui, j'ai toujours un exemplaire qui fonctionnement parfaitement et j'ai toujours beaucoup de plaisir à écouter ma musique reproduite par cette célèbre puce de conversion

Salutations. Tony

_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
tron_ic
tron_ic
Membre Bleu
Membre Bleu

Messages : 4557
Date d'inscription : 02/03/2019
Localisation : Switzerland VD

https://officina-tron-audio.blogspot.com/

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  Ragnarsson Sam 14 Jan - 22:48

azer31 a écrit:j'ai pu récupérer une dizaine de tda1541A d'un ancien stock et l'idée est venue de fabriquer pour le plaisir mon dernier dac a base de cette puce.

J'ai fait une ébauche de la face avant du boitier slimline 3U 350. Que pensez vous du look, toute critiques est bonne a prendre. Les cartes internes sont déjà presque toutes en ma possession ,les autres photos et explications suivrons;)

DAC tda1541  I1ny10
Super intéressant.

Pour l’instant j’ai six TDA1541, il m’en manque encore deux pour mon projet de DAC vintage (genre Ultimate NOS DAC de diyaudio.com mais avec de l’oversampling, alim faible bruit et AOP modernes.

J’ai un peu commencé la conception du circuit/PCB.

Aurais tu deux TDA1541 en trop par hasard?

Ce sont des 1541A de quel type? A-R1 ou A?

_________________
Greg Timbers:
« I don't think it is possible to make a truly High Fidelity loudspeaker using a single driver.
All designs require and deserve full Anechoic and other types of measurements.
A good ported system has excellent bass properties. It is true that a sealed system is theoretically faster since it is second order rather than 4th order. However, if you apply electronic correction (boost) to a sealed system, you may end up with the same 4th order system with a bunch less headroom. »
Marianne Williamson:
« rien ne vous contrôle excepté vos croyances »

Ragnarsson
Membre Bleu
Membre Bleu

Messages : 1336
Date d'inscription : 09/01/2021

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  azer31 Dim 15 Jan - 17:56

merci tony pour les critiques.  Wink

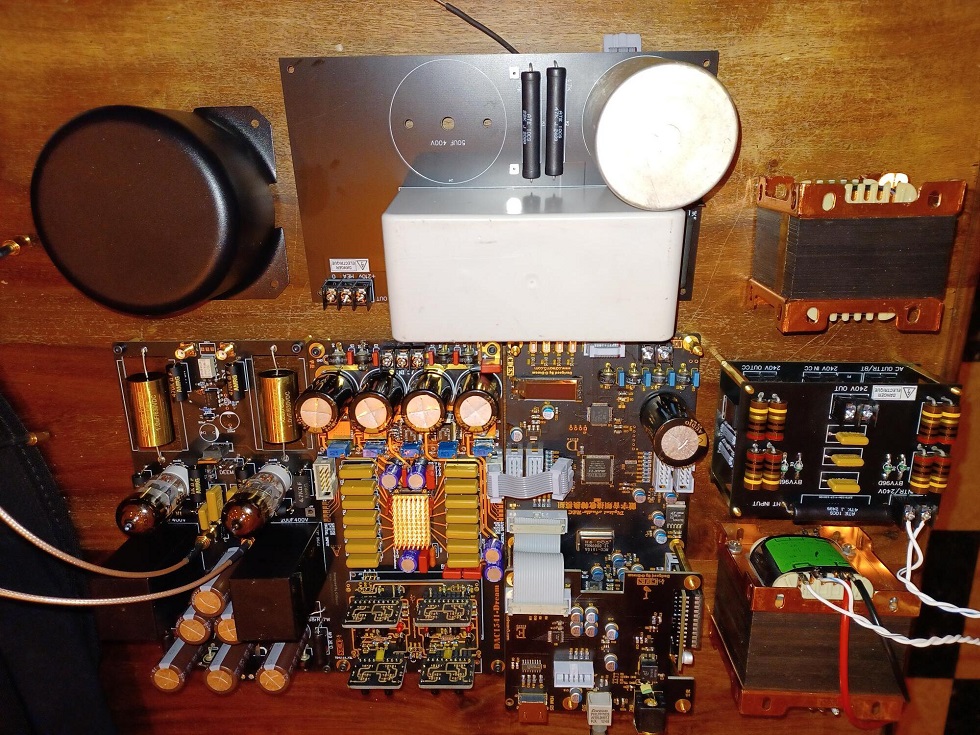

voici plusieurs images des avancées.

DAC tda1541  Pox310

DAC tda1541  J3eg10

DAC tda1541  7w0810

circuit srpp  avec 6N23P-EV et aussi étages de sorties brevet marantz HAM1 sélectionnable. HT via double self touts les condensateurs polypro

avantage de la carte digital chinoise  ,alim régulé uniquement pour le saa7220b. impératif pour lui et   alim régulé du module amanero idem

tous les composants sont sélectionnés pour leur qualités en audio ,

pour le gain j'ai récupéré 2 transformateurs démonté d'une carcasse EMT dont la platine Evil or Very Mad avait été outrageusement démonté
gain réglable niveau ligne par bond de 3db. jusqu'a +15DB.

voici ce qu'il me reste en tda1541. il y a mème  un intru Very Happy

DAC tda1541  Io5910

quand le montage sera finalisé ,je pourrais me séparer de 2 pièces si besoin...

azer31
Membre Bleu
Membre Bleu

Messages : 45
Date d'inscription : 01/10/2020
Age : 55
Localisation : LIEGES

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  Jef Dim 15 Jan - 18:06

Bonjour

Ah ok, effectivement le projet ne tient pas juste à l'esthétisme de la façade Wink

Je suis admiratif et en attente de tes prochains retours sur l'appareil.
Bravo pour ce projet.
Jef
Jef
Membre Bleu
Membre Bleu

Messages : 1655
Date d'inscription : 01/03/2019

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  CapVert Dim 15 Jan - 18:11

A quand même, c'est du super boulot, chapeau

CapVert
Membre Bleu
Membre Bleu

Messages : 401
Date d'inscription : 25/06/2019

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  tron_ic Dim 15 Jan - 18:16

Bonsoir à tous, bonsoir Capvert

CapVert a écrit:A quand même, c'est du super boulot, chapeau
En effet, perso j'avais déjà pris note que notre ami Azer31 est un aficionados et un perfectionniste ! Wink

Comme on dit il y a du monde là-dedans !

Salutations. Tony


_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
tron_ic
tron_ic
Membre Bleu
Membre Bleu

Messages : 4557
Date d'inscription : 02/03/2019
Localisation : Switzerland VD

https://officina-tron-audio.blogspot.com/

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  Jef Dim 15 Jan - 18:39

Bonsoir

Travailler sur la fin des blocs GM70 et sur le projet Dac en même temps c'est pour les mecs organisés Wink
Jef
Jef
Membre Bleu
Membre Bleu

Messages : 1655
Date d'inscription : 01/03/2019

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  bernard74 Dim 15 Jan - 20:01

tron_ic a écrit:Comme on dit il y a du monde là-dedans !
oui en effet ces cartes chinoise souffrent du syndrome de sur ingénierie.

quand sera t'il de la fiabilité ?

bon courage à l'assembleur.
bernard74
bernard74
Membre Bleu
Membre Bleu

Messages : 692
Date d'inscription : 20/10/2019
Age : 62
Localisation : Riga Lettonie

Revenir en haut Aller en bas

DAC tda1541  Empty Re: DAC tda1541

Message  Ragnarsson Dim 15 Jan - 23:19

azer31 a écrit:quand le montage sera finalisé ,je pourrais me séparer de 2 pièces si besoin...
Je prends une option pour deux TDA1541 ou deux TDA1541A (tout court).

Merci d'avance
