Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  jessedivais le Lun 27 Juil 2020 - 21:20

Bonjour a tous.

Absolument magnifique !

Manque plus qu'un "Master-pack" lol!

J'aimerais bien le même pour noël Cool

Cordialement.

Jesse.

_________________
Enceintes: JBL LX 55.
Ampli:
- YAQIN MC-10L à tubes PP "5881 WXT et 6BQ7A".
CD:
- Lecteur MARANTZ CD 48 (DAC: TDA 1549 PHILIPS idem JADIS ORCHESTRA).
Divers:
Câbles HP, RCA et secteur spéciaux (haut de gamme).
A venir:
- amélioration et optimisation de l'ampli PP (en cours).
- upgrade complet du lecteur CD (en cours).
LA PAROLE EST D'ARGENT ET LE SILENCE EST D'OR MAIS QUID DE LA MUSIQUE ?...
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 1371
Date d'inscription : 12/01/2020
Age : 49
Localisation : 94

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Lun 27 Juil 2020 - 22:42

Le Master-pack est nettement plus cher !! Laughing

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Le monstre

Message  TYM le Dim 9 Aoû 2020 - 19:12

tron_ic a écrit:Bonjour Gilles, bonjour à tous

Comme beaucoup d'autres je connais le schéma et j'ai également réalisé et/modifié quelques exemplaire pour des amis mélomanes.

Voici ce que quelques suggestions...

Ne pas modifier ton exemplaire et le garder comme une sorte de " référence auditive " Note que je suis a peu près certain qu'il vas être dépassé par le nouvel arrivant. Pour la petite histoire les deux derniers exemplaires que j'ai réalisé l'ont été avec des cartes de JIMS audio.

A l'époque et sur ces cartes il y avait plusieurs erreurs d'impressions et autres qui conduisait le DIYer à inverser les transistors de sortie ce qui ne pouvait conduire qu'à un dysfonctionnement.  Je pense que depuis le temps cela à été corrigé mais comme j'en suis pas certain je relève juste ce détail important !

Mise à part ça ces kits procureront de bons résultats si bien réglé et associé à une alimentation correctement dimensionnée. On pourra également tester ou adopter en lieu est place d'une alimentation standard, diverses alimentation à découpage.

Ceci étant dit, il existe également d'autres sources comme par exemple ifilipovic de Serbie qui à redessiné le circuit HIRAGA "Le Monster" Enhanced 8 W (15 W) CLASSE A.

A ce stade il ne manque plus que l'alimentation. Sur ce point très important je recommanderais l'emploi d'une alimentation par canal autrement dit un double-mono avec un filtrage en Pi utilisant des selfs (Dimensionnée pour l'emploi bien sûr). Perso j'emploie des selfs du catalogue Hammond qui sont efficaces, disponible partout et à un prix correct.

Nous avions comparé deux même modèles, sauf que l'un employait des selfs et l'autre de simple R dans le filtrage en Pi. Sans conteste c'est celui avec les selfs qui à été retenu.

J'ai donc associé le kit avec une carte d'alimentation que j'avais déjà dessinée est réalisée et qui ressemble à ça :

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Alim_s10

J'ai juste remplacé les 2 résistances de chaque rail par 2 selfs spécifique au conso de l'amplificateur. A part ça si 15W ne devrais pas suffire je suggère de passer directement au modèle 30W !

Pour conclure, je vous partage la réalisation que j'avais faite en collaboration avec Philippe le propriétaire ! Il 'agit d'un DAC tube et d'un amplificateur stéréo double mono à carte JIMS.

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Dac_an10

Salutations. Tony


Bonjour Tony,
je reviens vers toi, non à propos de ton « The Timer »
mais pour celui du kit Red Edition du Monstre d’Igor le serbe.
Je voudrais te poser une question stupide ( suis un newbie :-) ):
A quoi sert le petit potentiomètre bleu du circuit? A combien de volts faut il le paramétrer?
( j’utilise aussi l’alimention d’Igor en 12 volts)

Je te remercie vivement.
Bien cordialement,
TYM

TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Mar 11 Aoû 2020 - 14:56

Bonjour TYM,

Il sert à équilibrer les tensions en sortie. (équilibrage des étages P et N)

brancher, un voltmètre DC sur la sortie HP pour obtenir 0 V DC , une tension de 30 mV à vide est acceptable.

attention tout de même au courant de repos.

contrôler la tension au borne de R 1 Ohm de puissance, une tension de 0,5 V qui correspond à 500 mA comme courant de repos est conforme sous 12 V , il y a une tolérance de 100 mA

le montage Serbe n'est pas des meilleurs, le problème restant l'appairage des transistors et les pistes trop fines du PCB.

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Merci

Message  TYM le Mar 11 Aoû 2020 - 15:04

Merci pour votre réponse.
Bien cordialement,
TYM

TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Ilboudo le Mar 11 Aoû 2020 - 16:53

Bonjour Gilles,

Comment vas-tu mon camarade ?

Je me régale toujours autant avec ton Monstre Serbe.

Un mélomane reconnaissant.
Jean

Ilboudo
Membre Bleu
Membre Bleu

Messages : 431
Date d'inscription : 16/01/2020
Age : 77

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Sam 15 Aoû 2020 - 18:11

Bonjour Ilboudo,

Je vais bien, merci ! et toi comment vas-tu ?

Tu n'as que le PCB alim Serbe, ton monstre est celui de JIMS Audio avec un PCB très bien fait et avec surtout des transistors bien triés. Very Happy

Je vais bientôt refaire complètement l'installation du séjour WAF disposition et je vais partir sur un caisson 80 L de 15" isobarique vertical pour le grave qui fonctionnera de 40 Hz à 80 Hz et 2 satellites disposés autrement composé de 12" et de compression, je garde la même électronique DAC M-Audio et Behringer A 500, j'enlève l'ordinateur, le WAF pourra brancher son smartphone sur le DAC, le filtrage sera passif.
L'infraflex et autre Monstre.......restent à la cave, une installation anti WAF ne montera jamais dans le séjour.   lol!

Amitiés à toi Jean.

Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Un Monstre avec du radiateur industriel

Message  guytou le Lun 24 Aoû 2020 - 4:58

Bonjour à tous , un plaisir de suivre ce fil sur cet ampli qu'on est nombreux à apprécier , j'y ai trouvé plein de conseils pertinents de la part de gens qui connaissent bien leur sujet . J'ai vu aussi plein de beaux amplis bien faits , bravo les gars !

Personnellement j'en ai fait un avec une paire de cartes déjà bien montées qu'un ami m'avait données ( merci Marc !) , donc question électronique je n'ai pas eu grand chose à faire , à part vérifier le courant de repos et l'offset à la mise en route .

Le gros du travail ça a été la mécanique : J'ai tiré les dissipateurs dans deux radiateurs de VF d'ascenseur , que j'ai refendus par le milieu à la scie à métaux, pour moi sans machine d'atelier ça restait la meilleure façon d'avoir une coupe la plus propre possible . ça m'a pris un bon bout de temps , et à la fin j'avais les mains un peu violettes !



Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 L1010911
Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 L1010910
Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 L1010912

J'ai fait cet ampli pour un ami , je l"ai donc gardé quelque temps avant qu'il le récupère , et j'ai été impressionné par le son , je le regrette , mais il est bien là où il est .

_________________
surveilles ton égo , c'est ton meilleur ennemi

Si tu sais le pourquoi , le comment vient tout seul .
guytou
guytou
Membre Bleu
Membre Bleu

Messages : 503
Date d'inscription : 01/03/2019
Localisation : au pays du 51 ( avec deux glaçons)

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  guytou le Lun 24 Aoû 2020 - 5:04

Le même à la mise en route :

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 L1010913

quelqu'un a reconnu ces cartes ?  Vu qu'on me les a offertes , je ne connais pas le fournisseur .

J'avais monté un potard Alps " en volant" pour les essais, l' utilisateur final n'en ayant pas besoin . L'ampli est un double mono avec alims séparées , qui  rentrent dans l'ampli par les deux XLR qu'on voit en face arrière .

_________________
surveilles ton égo , c'est ton meilleur ennemi

Si tu sais le pourquoi , le comment vient tout seul .
guytou
guytou
Membre Bleu
Membre Bleu

Messages : 503
Date d'inscription : 01/03/2019
Localisation : au pays du 51 ( avec deux glaçons)

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Coller ou visser pas les transistors sur les dissipateurs?

Message  TYM le Lun 24 Aoû 2020 - 13:20

Dear Gentlemen’s,
Je voudrais vous poser, s’il vous plaît, deux petites questions et bénéficier de vos précieuses expériences:

- Pour fixer les transistors aux radiateurs, quelle technique de fixation est recommandée dans notre cas:
- utiliser une colle thermique non conductrice ( type MX-2), avantage: pas de trous à percer

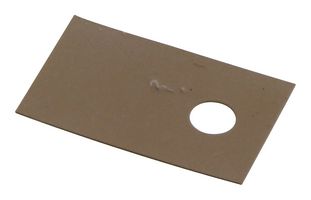

- utiliser un patch de keratherm sous le transistor et visser le tout, avantage: avec une grosse rondelle: fixation fiable.

Est ce problématique de « deporter » les transistors? ( les éloigner du circuit par un câble ou une tige de cuivre)
En effet, dans mon cas, cette solution permettrait la fixation du transistor exactement au milieu du radiateur.
Si non, comment câbler les transistors? Cable ou tige?

Merci Gentlemen’s pour votre attention.
Bien coordialement,
TYM



TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  stef1777 le Lun 24 Aoû 2020 - 13:32

Salut TYM,

N'utilise pas de colle. Grosse perte thermique même avec les meilleures colles (très cher).

Si tu as plusieurs transistors à fixer, tu as cette technique qui permet de ne faire que deux trous. Il faut par contre que les transistors soient tous de la même épaisseur.

Stéphane

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 IMG-4250


Dernière édition par stef1777 le Lun 24 Aoû 2020 - 13:57, édité 2 fois

stef1777
Membre Bleu
Membre Bleu

Messages : 798
Date d'inscription : 04/07/2020

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  TYM le Lun 24 Aoû 2020 - 13:43

Merci pour ta réponse Stéphane,
Je vais y réfléchir...mais je n’utiliserai donc pas de colle.

Pour deporter les transistors, quel câblage est le meilleur?
Merci pour ta patience
Bon apm

TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  stef1777 le Lun 24 Aoû 2020 - 13:54

Personnellement, je ne déporterais pas les transistors. La distance du PCB risque d'entrainer des perturbations et la longueur des câbles perturber l'impédance.

Mais les habitués de cet ampli auront surement un avis plus sur.

Stéphane

stef1777
Membre Bleu
Membre Bleu

Messages : 798
Date d'inscription : 04/07/2020

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  TYM le Lun 24 Aoû 2020 - 14:24

Merci Stéphane,

Je pense aussi qu’une distance la plus courte possible est la plus sûre...

Bon après midi

TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Déport des transistors

Message  audion23 le Mar 25 Aoû 2020 - 13:50

Bonjour tous

Pas de problème pour le déport, pas à 1m évidement, perso jamais eu de problème.
Cf les photos de mon 8W plus haut dans le fil.

Steph
audion23
audion23
Membre Bleu
Membre Bleu

Messages : 89
Date d'inscription : 20/03/2019
Age : 59
Localisation : Creuse

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty De plus...

Message  audion23 le Mar 25 Aoû 2020 - 13:54

Eloigner les cartes electronique de la source de chaleur que sont les radiateurs m'a toujours paru être une bonne idée.

Steph
audion23
audion23
Membre Bleu
Membre Bleu

Messages : 89
Date d'inscription : 20/03/2019
Age : 59
Localisation : Creuse

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  TYM le Mar 25 Aoû 2020 - 21:33

Merci pour vos réponses, j’apprécie votre attention.
Bonne soirée
TYM

TYM
Membre Bleu
Membre Bleu

Messages : 118
Date d'inscription : 20/07/2020
Localisation : Lyon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Mar 25 Aoû 2020 - 21:40

TYM a écrit:Dear Gentlemen’s,
Je voudrais vous poser, s’il vous plaît, deux petites questions et bénéficier de vos précieuses expériences:

- Pour fixer les transistors aux radiateurs, quelle technique de fixation est recommandée dans notre cas:
- utiliser une colle thermique non conductrice ( type MX-2), avantage: pas de trous à percer
- utiliser un patch de keratherm sous le transistor et visser le tout, avantage: avec une grosse rondelle: fixation fiable.

Est ce problématique de « deporter » les transistors? ( les éloigner du circuit par un câble ou une tige de cuivre)
En effet, dans mon cas, cette solution permettrait la fixation du transistor exactement au milieu du radiateur.
Si non, comment câbler les transistors? Cable ou tige?

Merci Gentlemen’s pour votre attention.
Bien coordialement,
TYM




Bonjour TYM,

les paths non autocollant font le boulot, assure une conduction thermique correct avec un bon diélectrique (isolant électrique)

je conseille toute fois la pâte thermique utilisé en informatique

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Cut_2

Avec une feuille de mica qui assure conduction thermique et isolant électrique, la feuille enduit recto/verso de pâte thermique pour en améliorer la conduction thermique.
s'assurer que la pâte thermique utilisé en informatique soit bien insolente électrique, certaine pâte sont composé de carbone et ce n'est pas bon pour nous surtout si le collecteur est relié au boitier du transistor.

Lors d'une extension de radiateur mettre de la pâte thermique entre les 2 pièces.

Un transistor qui chauffe offre rien de bon sauf un emballement thermique autant que le courant de repos d'un class A

je conseilles quand même des connections la plus courte possible du transistor à la sortie HP avec des sections fils importante même si l'ampli ne fait que 8 W, l'amortissement (pilotage HP) de l'ampli ne sera que meilleur.
Il faut tout mener à petite dose de concert.

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Mar 25 Aoû 2020 - 21:52

stef1777 a écrit:Salut TYM,

N'utilise pas de colle. Grosse perte thermique même avec les meilleures colles (très cher).

Si tu as plusieurs transistors à fixer, tu as cette technique qui permet de ne faire que deux trous. Il faut par contre que les transistors soient tous de la même épaisseur.

Stéphane

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 IMG-4250

Bonjour,

Ça sera le meilleur montage pour la fixation des transistors, je suis moins fan des patch thermiques, ce la dit, j'ai fait la même chose sur mon hiraga Smile

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Fix10

Cdt. Gilles


_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  stef1777 le Mar 25 Aoû 2020 - 22:39

Bonsoir,

Tu peux aussi utiliser du "haut de gamme".

Sil-Pad
https://fr.farnell.com/bergquist/k10-54/plaquette-thermique-to-220/dp/936741?ost=936-741
http://www.farnell.com/datasheets/1468203.pdf
Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 936741-40

Ils ont plusieurs tailles.

Stéphane

stef1777
Membre Bleu
Membre Bleu

Messages : 798
Date d'inscription : 04/07/2020

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  tdelmas le Mer 26 Aoû 2020 - 8:53

Bonjour à tous ,

Je souhaite monter un monster pour un ami
Quelles sont les références actuelles des transistors en remplacement des références d'origine introuvables actuellement

Merci d'avance

Amicalement
tdelmas
tdelmas
Membre Bleu
Membre Bleu

Messages : 104
Date d'inscription : 01/03/2019
Age : 64
Localisation : BEZIERS

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Jeu 27 Aoû 2020 - 23:47

guytou a écrit:Le même à la mise en route :

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 L1010913

quelqu'un a reconnu ces cartes ?  Vu qu'on me les a offertes , je ne connais pas le fournisseur .

J'avais monté un potard Alps " en volant" pour les essais, l' utilisateur final n'en ayant pas besoin . L'ampli est un double mono avec alims séparées , qui  rentrent dans l'ampli par les deux XLR qu'on voit en face arrière .

Bonjour guytou,

beau boulot, on reconnait bien là le spécialiste !!

Tu as plus qu'à t'en faire un pour toi !! Very Happy

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Jeu 27 Aoû 2020 - 23:51

tdelmas a écrit:Bonjour à tous ,

Je souhaite monter un monster pour un ami
Quelles sont les références actuelles des transistors en remplacement des références d'origine  introuvables actuellement

Merci d'avance

Amicalement

Bonjour,

le choix des transistors est très vaste, je crois que tout le monde le fabrique à sa sauce, on peut le fabriquer avec des transistors qui traînent dans nos boites à condition de respecter "l'apairage" , les gains et les puissances.

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  guytou le Ven 28 Aoû 2020 - 0:27

Bonjour à tous , merci Gilles .

Pour les transistors de remplacement , beaucoup d'essais ont été faits ,3055 , SA 1216 , et je ne vois pas de raisons que ça ne marche pas bien .

Par contre , ça me paraît compliqué de trouver des remplaçants à la paire complémentaire d'entrée , K170/J74 , mais je crois qu'on peut en trouver encore .

_________________
surveilles ton égo , c'est ton meilleur ennemi

Si tu sais le pourquoi , le comment vient tout seul .
guytou
guytou
Membre Bleu
Membre Bleu

Messages : 503
Date d'inscription : 01/03/2019
Localisation : au pays du 51 ( avec deux glaçons)

Revenir en haut Aller en bas

Tweak Ampli Le " Monstre " de Jean Hiraga  - Page 12 Empty Re: Tweak Ampli Le " Monstre " de Jean Hiraga

Message  Gilles le Ven 28 Aoû 2020 - 1:05

oui pour la paire jfet, on en trouve encore, les miens (4 paires accordé GR) viennent d’Israël qui me semble non rebadgé car ils respectent le brochage d'origine différent des jfet actuels.

la paire 1775 viennent d’Angleterre et sont des rebadgés, l’honnêteté anglaise est réputé !!  lol!
Pour les transistors de sortie les MJ ou autres Sanken font l'affaire, les bons vieux 2955/3055, les nouveaux NJW vont bien mais attention au déchet, des différences de gains ubuesques entre version P et N, ils faut en acheter 50 pour en avoir 4 d'accordés !! Laughing

Cdt. Gilles

_________________
DIY  Cave : Oberton 15B500 99 db + compression BST TW54S 1" titane 109 db + pavillon Cerwin Vega + sub infraflex moteur
                Europsonic TS-30/600pro modifié
                Ampli  "Monstre" Jean Hiraga 15 W (Sanken)(merci jeans) + ampli LM 3886 bridge parallèle + AX 2304 coupure 45 Hz (infraflex) + PC Intel E 7300

DIY Séjour: tête Faitalpro 10fe200 clos + compression Mac Mah Mot2 1" titane 105 db + caisson AB15 isobarique + Berhinger A 500 + Monacor Sam-200D + Xenyx 802 USB + CD et divers
Gilles
Gilles
Membre Bleu
Membre Bleu

Messages : 466
Date d'inscription : 10/12/2019
Age : 56
Localisation : parc naturel du Verdon

Revenir en haut Aller en bas

Page 12 sur 15 Précédent  1 ... 7 ... 11, 12, 13, 14, 15  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
