Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  moonfly Jeu 12 Aoû 2021 - 19:03

ハロー
パレイユ
敬称略。

moonfly
Membre Bleu
Membre Bleu

Messages : 511
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Mer 18 Aoû 2021 - 0:41

Salut.

On comprendra peut-etre mieux ainsi ->

Le DAC "L1541DAC gold" - Page 2 Detail22

Puces originales PHILIPS TDA 1541 et SAA 7220
Dissipateurs thermiques sur les CI
AOP 2 x LM 49710 (I/V) et 2 x LT 1028 (LPF)
Condos de liaison avec valeur de coupure HPF modifiée (~ 0,20 Hz) ELNA Silmic II 100 uF en // avec WIMA 100 nF
Condensateurs de filtrage AOP avec valeur de coupure LPF modifiée (~ 40 kHz) de type STYROFLEX (Polystyrène)
14 condensateurs de découplages du TDA 1541 remplacés par des MKT 220 nF
PCB 'fille' avec basculement en mode 'OS'ou 'NOS' par interrupteur a l'arrière du DAC
PCB 'fille' avec MOD DEM GRUNDIG (vitesse d'horloge optimisée a 44100 * 4 = 176,4 KHz)
PCB 'fille' USB (L2706USB)
Leds d'affichages de couleur blanches
Pieds en aluminium massif
Capuchons de protection pour RCA
Entrée numérique: coaxial, optique, USB.
Débit binaire d'entrée numérique: 16 bits, 44.1K, 48K.
Sortie analogique: sortie analogique RCA.
Niveau de sortie analogique: 2V RMS.
Alimentation: 220V AC.
Dimensions: Largeur 220mm x Hauteur 52 mm x Profondeur 191mm
Poids: ~ 3 kg
Avec:
- un cable secteur 'KRELL' (2 m)
- un cable coaxial numérique 'NORDOST ODIN' (50 cm)
- une paire de cables RCA 'CARDAS HEXALINK GOLDEN 5C' (50 cm)

Le DAC "L1541DAC gold" - Page 2 Select15

C'est le DAC Chinois "Full Upgrade"  Wink

Bisous  Laughing

Jesse  jocolor

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Ven 20 Aoû 2021 - 5:54

Salut a tous Very Happy

Je continue encore un peu mes modifs et essais ->

ajout de dissipateurs:

Le DAC "L1541DAC gold" - Page 2 Dissip11

Le DAC "L1541DAC gold" - Page 2 Dissip12

tests d'AOP:

Le DAC "L1541DAC gold" - Page 2 Aop_ac10

J'attends encore des AD 825, des LME 49710 version SOP metal et des LME 49990...

J'ai retire les dissipateurs du SAA 7220:

Le DAC "L1541DAC gold" - Page 2 Saa_7215

ce 'merdier' n'aurait pas pu rentrer:

Le DAC "L1541DAC gold" - Page 2 Dual_t10

Et oui, lui aussi plus de dissipateur sinon le capot ne ferme plus (a 2 ou 3mm pres):

la 'chance' c'est que les TDA 'tombent' juste en dessous des aerations du capot Cool

Au 'pire', je mets de la 'bande conductrice de chaleur' comme sur les cartes graphiques de PC entre les TDA1541 et le capot  Idea

Ou un 'water-cooling' en percant des trous dans le mur puisque mon aquarium de 600 litres est juste derriere  Rolling Eyes

J'ai aussi modifie la carte 'fille' pour le port USB:

Le DAC "L1541DAC gold" - Page 2 Carte_22

En effet, il y a une petite reflexion pour pouvoir la mettre en place ->

Le DAC "L1541DAC gold" - Page 2 1_vue_10

Le DAC "L1541DAC gold" - Page 2 2_vue_10

Le DAC "L1541DAC gold" - Page 2 3_vue_10

Je vais faire une 'petite rallonge' enfichable pour le PCB qui se retrouvera a 90 degres Idea

On se croirait presque au centre Pompidou  Exclamation

Apres que tout sera rentré 'a coups de masse' dedans: on refermera le capot Laughing

Le DAC "L1541DAC gold" - Page 2 Vue_in28

C'est propre et quasi symétrique  Cool

Je suis pas trop mauvais en DIY bas de gamme 'a l'aveugle'  Laughing

Ce qui est mieux surtout, c'est que ca fonctionne Exclamation

Je dirais un 'gain' de musicalite de 20%: un 'upgrade a la MACRON' somme(s) toute(s) Exclamation

lol!

C'est 'du haut niveau' Twisted Evil

On n'est plus dans le 'full upgrade' mais dans le 'WTF upgrave' Exclamation Exclamation Exclamation Exclamation Exclamation

Bon et bien la je vois plus trop hormis transformer le DAC un peu comme un bus a l'imperiale Idea Shocked Rolling Eyes

A tres bientot Wink

Jesse jocolor

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Dim 22 Aoû 2021 - 20:54

Hello Very Happy

Suite et fin des modifications du DAC:

LES AOPs ->

Le DAC "L1541DAC gold" - Page 2 Aop_ac11

Apres de nombreux tests et écoutes, les AOPs retenus sont les LT 1028 pour la partie I/V et les AD 825 pour la partie LPF.

INTEGRATION CARTE FILLE USB ->

Le DAC "L1541DAC gold" - Page 2 1109

Le DAC "L1541DAC gold" - Page 2 2107

Le DAC "L1541DAC gold" - Page 2 397

VUE INTERIEURE (FINAL VERSION) ->

Le DAC "L1541DAC gold" - Page 2 Vue_in30

Et voila  Exclamation

Bientot disponible aux éditions ATLAS  Laughing

Musicalement.

Jesse  jocolor

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  Ragnarsson Dim 22 Aoû 2021 - 21:09

La carte double TDA1541 se monte directement sur l’emplacement du simple TDA1541 ?
Les sorties des deux sont sommées (mise en parallèle ?).
La modif DEM clock se propage sur les deux TDA1541 directement ?

_________________
Greg Timbers:
« I don't think it is possible to make a truly High Fidelity loudspeaker using a single driver.
All designs require and deserve full Anechoic and other types of measurements.
A good ported system has excellent bass properties. It is true that a sealed system is theoretically faster since it is second order rather than 4th order. However, if you apply electronic correction (boost) to a sealed system, you may end up with the same 4th order system with a bunch less headroom. »
Marianne Williamson:
« rien ne vous contrôle excepté vos croyances »

Ragnarsson
Membre Bleu
Membre Bleu

Messages : 342
Date d'inscription : 09/01/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Dim 22 Aoû 2021 - 21:41

Salut Ragnarsson Very Happy

1> La carte double TDA1541 se monte directement sur le PCB 'GRUNDIG DEM MOD' (de Bram Jacobse), celui-ci étant montée directement sur l’emplacement du simple TDA1541 du PCB principal .

2> Les sorties des deux sont mise en parallèle ->

PRINCIPE

Le DAC "L1541DAC gold" - Page 2 Schema98

"...Pourquoi plus d'1 DAC ?
Avec 2 ou plus, les erreurs de linéarité du DAC sont réduites et des TDA1541 normaux à moindre coût peuvent être utilisés.
Le rapport signal/bruit s'améliore, une sortie différentielle peut être utilisée, éliminant les interférences résiduelles et
la composante CC peut être annulée, permettant ainsi un DAC entièrement couplé en CC...
"

3> La modif DEM clock se propage sur les deux TDA1541: OUI ->

EXPLICATION DE BRAM JACOBSE

Le DAC "L1541DAC gold" - Page 2 1_vue_11

Le DAC "L1541DAC gold" - Page 2 2_vue_11

Le PCB 'NOS SWITCH' de Bram Jacobse inseré entre le PCB principal et le SAA 7220 est un réel apport de musicalité  Twisted Evil

Le remplacement du type de condos utilisés et leurs valeurs contribuent a améliorer encore la restitution de l'appareil  Surprised

Le choix des AOP apporte la 'touche finale' (selon moi et mes choix) au naturel de l'écoute  Cool

RIEN A VOIR AU SON BIZARRE DES DACS ACTUELS, DESOLE  Evil or Very Mad

Quand au choix du DAC TDA 1541: presque tous les gens sincères avec eux meme qui ont testé les nouveaux DACs reviennent a celui-ci, vas savoir pourquoi ?

-> Pour ma part: je sais  Twisted Evil

Musicalement Wink

Jesse  jocolor

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  moonfly Lun 23 Aoû 2021 - 6:08

RIEN A VOIR AU SON BIZARRE DES DACS ACTUELS, DESOLE  Evil or Very Mad

Quand au choix du DAC TDA 1541: presque tous les gens sincères avec eux meme qui ont testé les nouveaux DACs reviennent a celui-ci, vas savoir pourquoi ?

-> Pour ma part: je sais  Twisted Evil

Musicalement Wink

Jesse  jocolor[/quote]
Bonjour,
[Vous devez être inscrit et connecté pour voir ce lien]
et
[Vous devez être inscrit et connecté pour voir ce lien]

moonfly
Membre Bleu
Membre Bleu

Messages : 511
Date d'inscription : 31/08/2020

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  bram jacobse Lun 23 Aoû 2021 - 9:08

jessedivais a écrit:Salut Ragnarsson

3> La modif DEM clock se propage sur les deux TDA1541: OUI ->

EXPLICATION DE BRAM JACOBSE

Le DAC "L1541DAC gold" - Page 2 1_vue_11


Google Traduction :-)

Indication 1 Uf MSB comme dans la modification grundig , n'a rien à voir avec la préversion :-)

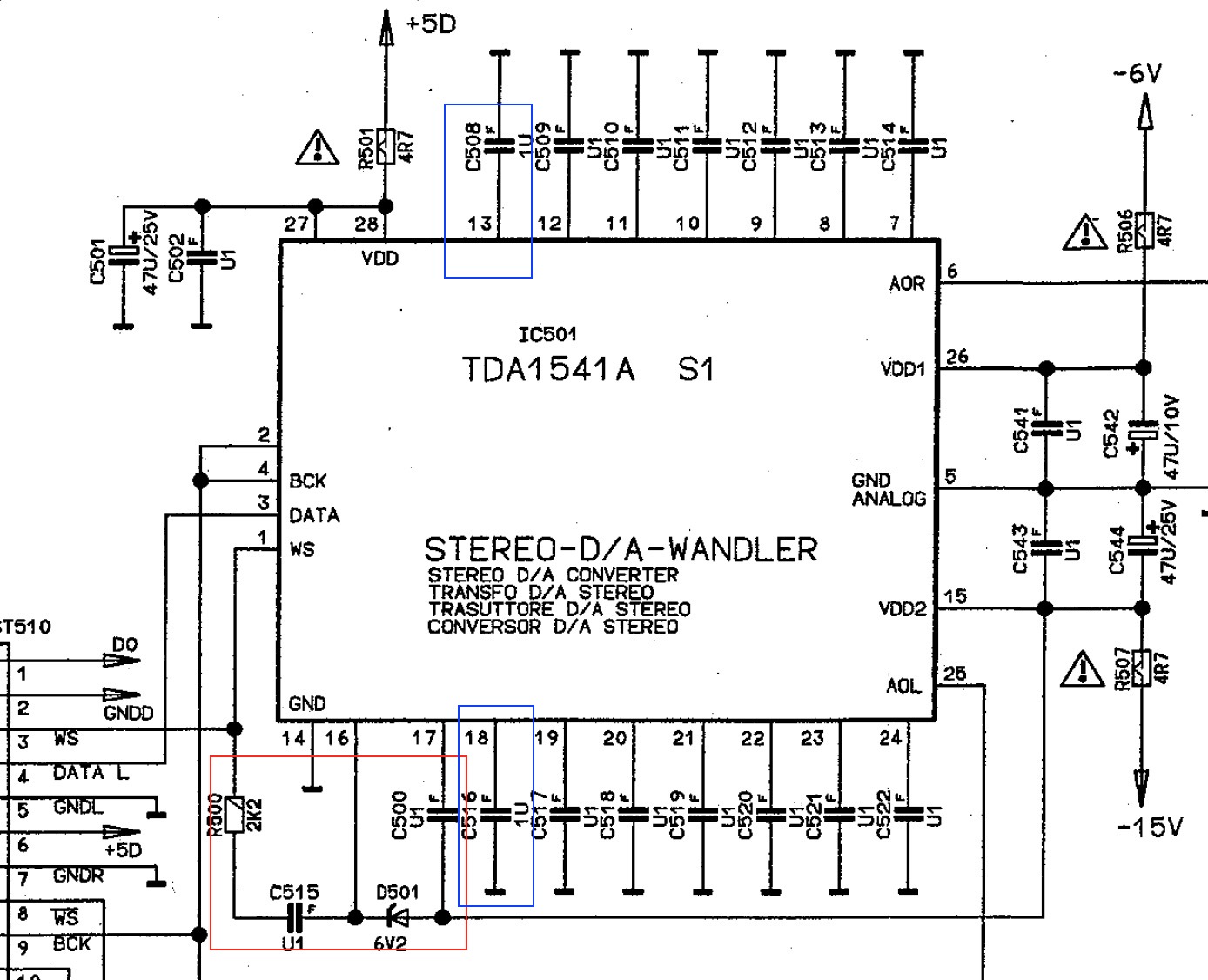

Voici le schéma original grundig CD9009

Le DAC "L1541DAC gold" - Page 2 Grundig-dem-mod

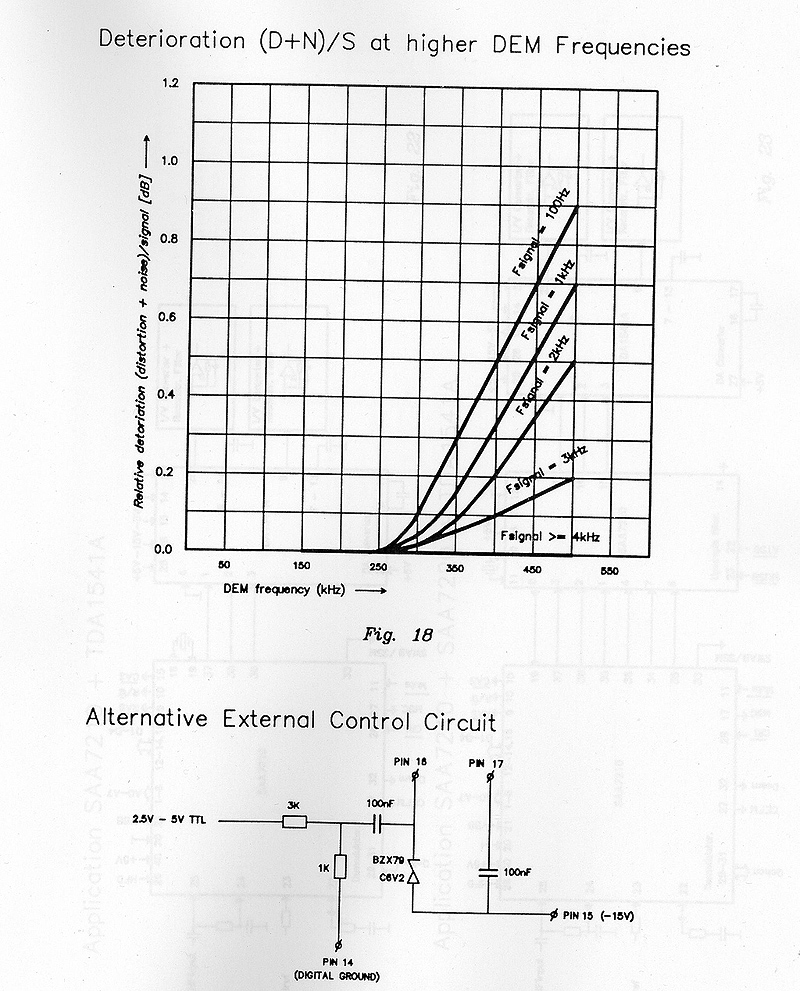

même circuit de databook philips

Le DAC "L1541DAC gold" - Page 2 Philips-DEM-info-1

Regards Bram Jacobse

bram jacobse
Membre Bleu
Membre Bleu

Messages : 7
Date d'inscription : 12/08/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  bram jacobse Dim 12 Sep 2021 - 11:53

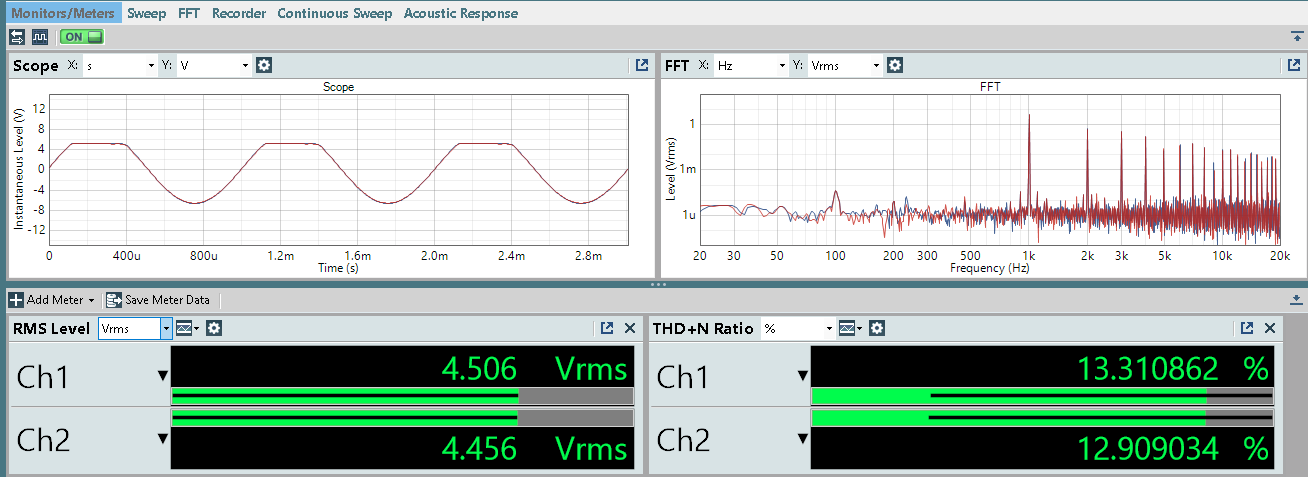

Notez que vous ne pouvez pas simplement paralléliser le TDA.
Il est possible que le signal soit déformé

Le DAC "L1541DAC gold" - Page 2 Parrallel-TDA_dist

Le réglage de l'I/V est nécessaire

Regards Bram

bram jacobse
Membre Bleu
Membre Bleu

Messages : 7
Date d'inscription : 12/08/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Dim 12 Sep 2021 - 13:37

Bonjour Bram Wink

Ou appairer les TDA comme les transistors dans un ampli "Le Monstre" Exclamation

lol!

Cordialement.

Jesse jocolor

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  Vintage02 Dim 12 Sep 2021 - 15:02

jessedivais a écrit:Bonjour Bram Wink

Ou appairer les TDA comme les transistors dans un ampli "Le Monstre" Exclamation

lol!

Cordialement.

Jesse jocolor

Jesse, pourrais-tu combler une ignorance de ma part ?... comment fait-on pour appairer les TDA ?...
Vintage02
Vintage02
Membre Bleu
Membre Bleu

Messages : 554
Date d'inscription : 04/01/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Dim 12 Sep 2021 - 15:53

Salut vintage02 Very Happy

Je pense que cela doit être 'compliqué':

même intensité aux sorties, même THD, même % de correction d'erreur, etc...

...'infaisable' en quelque sorte et même en ne le faisant qu'avec des double couronnes (S2) Shocked

alors avec tes 8 x TDA 1543, je t'en parle même pas: je crois que Bram nous fait un 'excès de zèle' Rolling Eyes

Dire qu'il y a un modèle de chez TETRA DAC avec alimentation separée comportant pas moins de 16 x TDA 1543

lol!

Moi je me 'contente' de prendre 'une pauvre petite paire' (de même année si possible: c'est déjà beaucoup) de TDA 1541, TDA 1541A ou TDA 1541A R1 (pas de S1 ou de S2) et ca 'sonne' hyper bien Cool

Et voilà Wink

Bonne année Laughing

Jesse jocolor

NB: suite à mes nombreux essais, il n'y a, d'après moi, pas de différences 'flagrantes' entre les TDA 1541, sauf le TDA 1541A qui 'sonne' un peu  plus 'plein' dans le grave...mais ce n'est peut-etre qu'une impression Question

Classement des TDA 1541 par ordre de qualité croissante d'après des infos 'tirées' du net:

- TDA 1541A R1
- TDA 1541
- TDA 1541A
- TDA 1541A S1
- TDA 1541A S2

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  Vintage02 Dim 12 Sep 2021 - 16:44

Merci Jesse pour ta réponse...

Mon dac Chinois a base de 8 TDA1543 me donne satisfaction. Je pense que la mise en parallèle de plusieurs puces DAC permet de se passer d'AOP de sortie, un simple convertisseur I/V suffit pour avoir la tension nécessaire. Il y a aussi tu le dis un lissage des erreurs de convertion... tout du moins en théorie.
Vintage02
Vintage02
Membre Bleu
Membre Bleu

Messages : 554
Date d'inscription : 04/01/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  bram jacobse Dim 12 Sep 2021 - 16:51

In english

If you gonna parallel TDA's in a exciting DAC , you have to check that there is no distortion when the signal reach 0 dBds.
I'm experimenting with 8 x OS  Staggerd DAC like in a cd9009 . 2 * TDA1541a with cxd1124
I had to adjust the i/v because its overloaded

[Vous devez être inscrit et connecté pour voir ce lien]

bram jacobse
Membre Bleu
Membre Bleu

Messages : 7
Date d'inscription : 12/08/2021

Revenir en haut Aller en bas

Le DAC "L1541DAC gold" - Page 2 Empty Re: Le DAC "L1541DAC gold"

Message  jessedivais Dim 12 Sep 2021 - 18:39

Hello Bram  Very Happy

(GOOGLE TRANLATE)->

I had this problem during my first test on my DAC  Evil or Very Mad
I settled it by putting only 100nF capacitors in decoupling  Wink
-> and it works also in a CD 473 PHILIPS
If I put more like the GRUNDIG CD 9009 (6 x 100nF + 1 x 1uF by 'rail') it would 'saturate'  Shocked

Le DAC "L1541DAC gold" - Page 2 Pcb_du14

Le DAC "L1541DAC gold" - Page 2 Interi48

Le DAC "L1541DAC gold" - Page 2 Detail23

Le DAC "L1541DAC gold" - Page 2 Lecteu13

But there is also 2 differences between my DAC and a CD player:
1> The digital and analog power supplies are separate and are substantial  Cool
2> The DEM GRUNDIG MOD is common to both TDA 1541 on my PCB DUAL (with your PCB 'MOD DEM GRUNDIG'), which is apparently not the case on your DUAL PCB where each TDA has its own circuit, can create differencies  Question

Without wanting to step forward and without being able to measure: I think it is from this side that we must look  Idea

Also, I work in NOS or x4 (with your PCB 'NOS SWITCH'), not x8  Rolling Eyes
I should be able to test your PCB for replacing the SAA7220 to see if it also works  Laughing

Best regards.

Jesse jocolor

PS: Do you have any NSM4202A left ?

_________________
Simple résident du Val de Marne (94)
jessedivais
jessedivais
Membre Bleu
Membre Bleu

Messages : 2508
Date d'inscription : 12/01/2020
Age : 50
Localisation : 94

Revenir en haut Aller en bas

Page 2 sur 2 Précédent  1, 2

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
